钢丝绳电气线路安装方法与步骤图解
(1)根据电气设计图纸在墙、柱或梁等处,埋设支架、抱箍、紧固件以及拉环等物件。
(2)根据电气设计图纸的要求,将一定型号、规格与长度的钢索组装好。

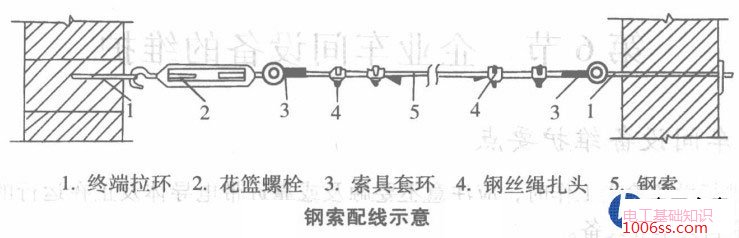

(3)将钢丝绳架设到固定点处,并用花篮螺栓将钢索拉紧,如图所示。
钢丝绳电气线路安装方法与步骤图解
(4)将塑料护套线或穿管导线等不同配线方式的导线吊装并固定在钢丝绳上。

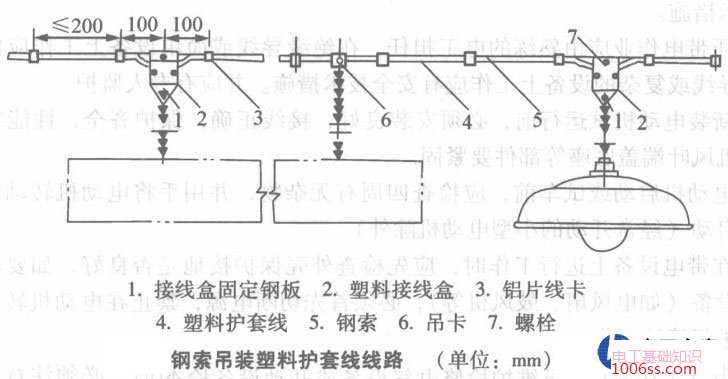

钢丝绳吊装塑料护套线的安装,采用铝片线卡将塑料护套线固定在钢丝绳上,使用塑料接线盒与接线盒安装钢板将照明灯具吊装在钢丝绳上。塑料接线盒及接线盒固定在钢板上。
钢丝绳吊装塑料护套线布线时,照明灯具一般使用吊链灯,灯具吊链可用螺栓与接线盒固定钢板下端的螺栓连接固定。当采用双链吊链灯时,另一根吊链可用20 mm×lmm的扁钢吊卡和M6×20mm的螺栓固定,如图。
钢丝绳电气线路安装方法与步骤图解
