配电线路导线架设规范图解

时间:2018-07-02 16:59来源:未知 作者:admin 点击:
杆塔架设 1. 电杆高度:水泥杆一般主干线路不小于10m,接户杆不小于8m。 2. 放线前导线检查:裸导线不应有松股、 交叉、折叠、断裂、破损及腐蚀等现象;绝缘导线表面平整圆滑,色

杆塔架设
1. 电杆高度:水泥杆一般主干线路不小于10m,接户杆不小于8m。
2. 放线前导线检查:裸导线不应有松股、 交叉、折叠、断裂、破损及腐蚀等现象;绝缘导线表面平整圆滑,色泽均匀,不得有气泡、鼓肚、沙眼、绝缘断裂及绝缘霉变等现象,绝缘线端部应有密封措施。
3. 线路档距:裸导线一般控制40~50m内,绝缘导线一般在30m~50m,平行集束架空绝缘电缆一般在40m左右。
4. 导线弧垂观测:导线的安装弧垂按设计给定值确定,可用弧垂板或其它器件进行观测;导线紧好后,弧垂的误差不应超过设计弧垂的±5%。同档内各相导线弧垂宜一致,水平排列的导线弧垂相差不应大于50mm。
5. 低压线路绝缘子的选择性应与杆型、导线规格相匹配,直线杆70mm2及以下选用ED型蝶式瓶,95mm2及以上选用针式瓷瓶。
配电线路导线架设规范图解
配电线路导线架设规范图解
6. 三相四线制的零线应靠近水泥杆或建筑物侧;线路相位排列面向杆号大号侧,一般从左到右宜按A、B、N、C或A、N、B、C排列。
配电线路导线架设规范图解
7. 当线路连续直线杆超过10基时,应设置耐张杆,耐张杆引线连接符合规范要求。
8. 交叉跨越和对地距离,应满足安全距离要求。
9. 低压线路不得同杆架设弱电线路,不同电源的电力线路严禁同杆架设。
10. 路灯线与配电线路宜采用分层架设方式、中性线不共用,在杆上选用侧担单侧安装;路灯线路应单独装设剩余电流动作保护器;同杆架设方式下,路灯线不应超过同杆架设配电线路的分段开关和供电范围。
11. 采用集束导线时,导线固定和弧垂偏差应符合规范要求。

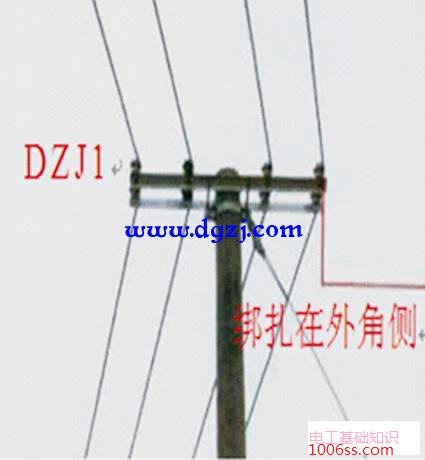

12. 当线路转角小于30°时,可采用双横担蝶式绝缘子固定,导线应绑扎在绝缘子的外角侧;当线路转角为30~45°时,应采用单层双横担耐张固定,大于45°时应采用双层双横担耐张固定。
配电线路导线架设规范图解
配电线路导线架设规范图解
13. 转角耐张杆若为双层横担时,引线连接按顺线路方向内角相对内角相,外角相对外角相的原则连接。
14. 转角杆当采用集束导线时,导线固定和弧垂偏差应符合规范要求,当线路转角小于30°,可采用一副耐张抱箍配耐张线夹固定;若转角大于30°时,采用两副耐张抱箍配两副耐张线夹来固定,安装时电源方向的抱箍在上,末端方向的抱箍在下,耐张线夹之间的跨线成自然弧型。
15. 分支杆一般分“T”和“十”型两种,上下横担间的距离一般0.3m。线路相位排列应与供电侧保持一致。

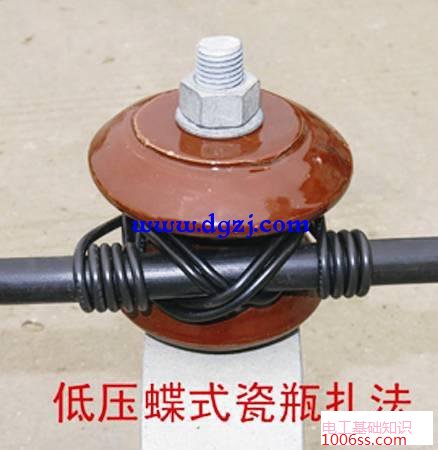

16. 终端杆应用双横担耐张固定,线夹后的留线长度200~300mm,末端导线应呈弧状。50 mm2以下裸导线可采用蝶式绝缘子固定,导线在绝缘子上固定应采用“∞”字绑扎法,扎线采用同规格单股导线,绝缘导线应全部采用耐张线夹固定。
17. 配电线路的最小线间距离 (单位:m)

档距

40及以下

50

60

1-10kV

0.3

0.4

0.45

表格中的数值为裸导线的最小线间距离,对于绝缘导线其最小线间距离不宜小于0.45m。
沿墙架(敷)设
1. 沿墙架设的绝缘线路,墙体支架应安装牢固可靠,间距不应大于6m,同一视线范围内,支架安装高度应力求一致,导线T接时宜采用楔型并沟线夹或C型线夹,绝缘导线连接时应加装绝缘罩。
2. 平行集束导线沿墙敷设时应展开敷设。
配电线路导线架设规范图解
3. 绝缘导线沿墙敷设时至地面的最小距离应大于2.7m。
配电线路导线架设规范图解
4. 线夹型号应与导线截面相匹配。
集束导线架设方式:
配电线路导线架设规范图解
配电线路导线架设规范图解
配电线路导线架设规范图解
配电线路导线架设规范图解
导线固定和连接
1. 耐张线夹选用:裸导线与悬式绝缘子连接宜采用NLL螺栓型耐张线夹,绝缘导线与悬式绝缘子连接时宜采用NXL楔型绝缘耐张线夹,型号应与导线截面相匹配。
配电线路导线架设规范图解
螺栓型耐张线夹
配电线路导线架设规范图解
螺栓型耐张线夹
配电线路导线架设规范图解
楔型绝缘耐张线夹
2. 导线的固定应牢固、可靠,且符合下列规定:

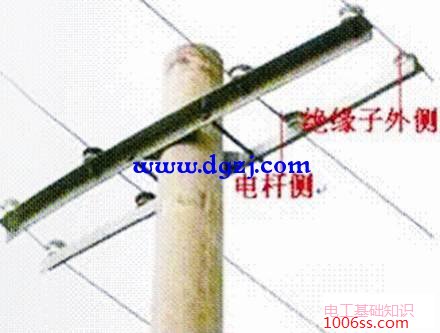

1) 直线杆针式绝缘子导线固定应采用顶槽绑扎法,蝶式绝缘子导线固定应采用边槽绑扎法,中间两相导线应绑扎在靠近水泥杆侧,两边绑扎在绝缘子的外侧。
配电线路导线架设规范图解
转角杆
2) 直线转角杆采用边槽绑扎法,针式绝缘子和蝶式绝缘子导线应固定在转角外侧的槽内。
配电线路导线架设规范图解
直线杆
3) 直线跨越杆,导线应双固定,导线本体不应在固定处出现角度。
4) 裸铝导线在绝缘子或线夹上固定应缠绕铝包带,缠绕长度应超出接触部分不低于30mm。铝包带的缠绕方向应与外层线股的绞制方向一致。
5) 绝缘线与绝缘子接触部分应用绝缘自粘带缠绕,缠绕长度应超出绑扎部位或与绝缘子接触部位两侧不低于30mm。
6) 绝缘线路扎线应采用截面不小于4mm2的单股塑料导线进行绑扎,绑扎方式及长度应符合规范要求。
7) 当采用集束导线时,直线杆悬垂线夹的悬吊抱箍应与导线规格相同,安装时要考虑线路的方向在水泥杆的同一侧;耐张杆用耐张抱箍配耐张线夹来固定,线夹后的留线长度一般0.35m左右,线头须用热缩套做绝缘处理。
8) 1kV以下线路每相引线与邻相引线或导线之间的净空距离不应小于150mm,导线与拉线、电杆或构架之间的净空距离,不应小于100mm。
配电线路导线架设规范图解
配电线路导线架设规范图解
配电线路导线架设规范图解
配电线路导线架设规范图解
配电线路导线架设规范图解
配电线路导线架设规范图解

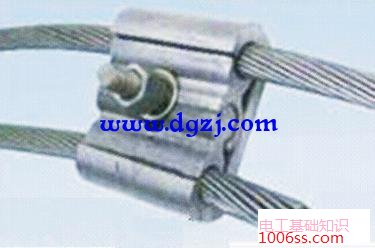

楔形并沟线夹
3.引线的连接
1)各相引线弯曲弧度应一致,各线夹应朝向一致,裸导线连接宜采用楔型并沟线夹或C型线夹,绝缘导线连接时应加装绝缘罩;
2) 集束导线各相T接点顺导线方向的间距不小于150mm; 导线连接后应进行安全防护处理,连接点应加装绝缘防雨罩,绝缘罩不得磨损、划伤,安装位置不应颠倒,并保护封闭,防止进水。
3) 铜、铝导线连接时应有铜铝过渡措施。
