二次电缆终端制作及注意事项

时间:2019-01-02 13:20来源:未知 作者:admin 点击:
二次电缆终端制作及注意事项 工艺规范: (1)电缆终端制作时缠绕应密实牢固。 (2)在电缆头制作结束后,接线前应进行芯线的整理工作,网格式接线方式,适用于全部单股硬线的形式,

二次电缆终端制作及注意事项
工艺规范:
(1)电缆终端制作时缠绕应密实牢固。
(2)在电缆头制作结束后,接线前应进行芯线的整理工作,网格式接线方式,适用于全部单股硬线的形式,电缆芯线扎带绑扎应间距一致、适中。
(3)整体绑扎接线方式,适用于以单股硬线为主,底部电缆进线宽阔形式,线束的绑扎应间距一致、横平竖直,在分线束引出位置和线束的拐弯处应有绑扎措施。
(4)槽板接线方式,适用于以多股软线为主形式,在芯线接线位置的同一高度将芯线引出线槽,接入端子。
施工要点:
(1)单层布置的电缆终端高度应一致,多层布置的电缆终端高度宜一致,或从里往外逐层降低,降低高度应统一。
(2)应将每根电缆的芯线单独分开,将每根芯线拉直。

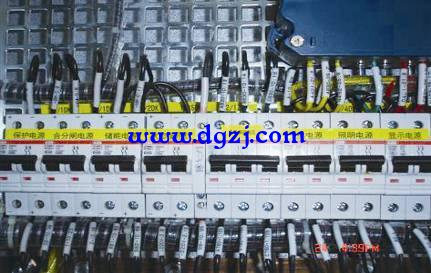

二次电缆终端制作及注意事项
图片为典型做法示意,仅供参考
其它注意事项
工艺规范:
(1)电缆吊牌(标识牌)采用专用的吊牌打印机进行打印,电缆牌字迹清晰,电缆起、止、用途、施工班组、日期一应俱全,二次控缆还应标注用途。
(2)电缆二次芯线两端标识施工班组应核对正确。
施工要点:
(1)盘柜内的电缆芯线应有规律配置、不得任意歪斜、交叉连接;
(2)电缆备用芯应留有适当的余量,剪成统一长度,每根电缆单独垂直布置,也可以将备用芯按照每一根同时弯圈布置,可以单层或多层布置,并加装统一封帽。

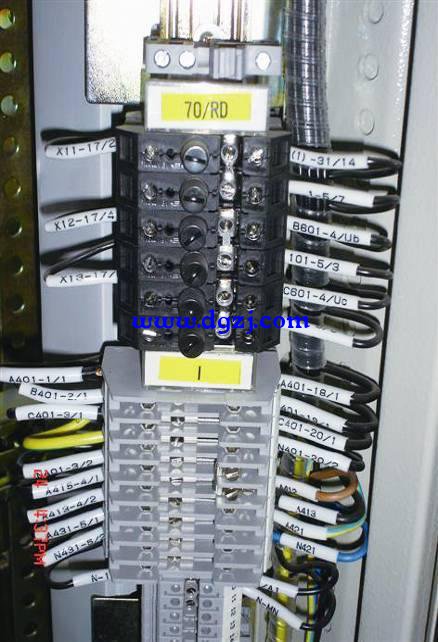

二次电缆终端制作及注意事项
