施工要点: 1) 按照设计图纸进行现场施工, 电缆沟或工作井内通道宽, 不宜小于有关规范及标准要求。 2) 开挖应严格按挖沟断面分级开挖, 沟体开挖应连续开挖,开挖施工中不得超

施工要点:
1) 按照设计图纸进行现场施工, 电缆沟或工作井内通道宽, 不宜小于有关规范及标准要求。
2) 开挖应严格按挖沟断面分级开挖, 沟体开挖应连续开挖,开挖施工中不得超挖, 如发生超挖, 应用细砂或石粉回填夯实至设计深度。 挖土完成后应对基层土进行平整夯实处理。
3) 浇捣混凝土垫层时, 首先绑扎钢筋,然后浇捣混凝土。
4) 电缆沟、 井砌筑前应复测 , 确定方向后按设计要求进行砌筑。
5) 压顶梁浇筑时, 制安模板时应托架牢固、 模板平直、 支撑
合理、稳固及拆卸方便。
6) 抹灰前检查预埋件安装位置正确,与墙体连接牢固。

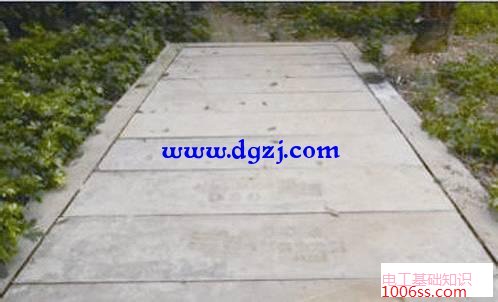

7) 铺设盖板时, 应调整构件位置,使其缝宽均匀。
8) 土方开挖完成后按现场土质的坚实情况进行必要的沟
夯实处理及沟底整平。
9) 浇筑的混凝土板基础应平直, 浇灌过程中用平板振动器振捣, 如需分段浇捣, 应采取预留接头钢筋、 毛面、 刷浆等措施。浇注完成后要做好养护。
10) 在底层应先砌砖, 根据设计要求用砖包底层电缆管, 再砌第二层,如此类推,逐层施工。

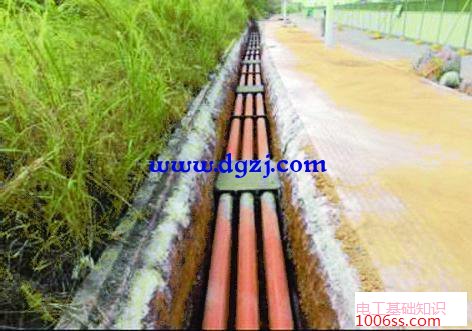

11) 管道敷设时应保证管道直顺, 管道的接缝处应设管枕, 接口无错位。 管与管之间的管驳采用热熔或插接, 导管器试通格。

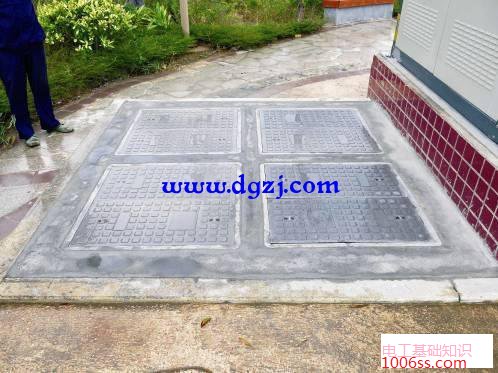

12) 电缆沟、井有无积水,沟、井盖板完整,预埋管道通畅。管口应无毛刺和尖锐棱角,未使用的空管应封堵严密。电缆进出线孔洞进行封堵。管的内径不应小于电缆外径的1.5倍,且不得小于100mm。每管宜只穿1根电缆。

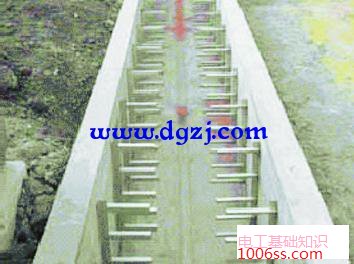

13) 电缆沟支架完整牢固,接地可靠,金属电缆支架全长均应良好接地。
14)电缆保护盖板内应有钢筋,厚度为50 mm,宽度200 mm,长度为1000 mm,所用的标号不小于100#混凝土。电缆保护盖覆盖宽度应超过电缆外侧以外各50 mm。电缆保护盖板应完整,无破损。
电缆排管、电缆沟、工井挖设规范施工要点
电缆排管、电缆沟、工井挖设规范施工要点
电缆排管、电缆沟、工井挖设规范施工要点
电缆排管、电缆沟、工井挖设规范施工要点
电缆标志桩
直埋电缆线路标桩

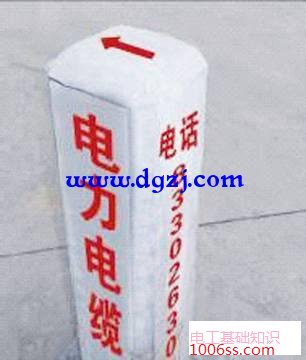

施工要点:直埋电缆线路标桩埋设标准: 直线、 接头、 转角必须埋设标桩, 应高出 地面( 草坪)至少 500mm , 标识桩上应有运行单位或电 名称( 如 “××供电局 ” 或 “高压电力电缆 ” )及联系方式,并朝向运行维护人员巡视侧。
( 1 ) 直埋电缆标桩采用水泥预制, 文字及图像标识预制为凹槽形式,并涂红漆。
( 2 ) 电缆标识桩平面规格120mm × 120mm , 高度可适当调整。
( 3 ) 直线部分埋设的标识桩间距为 50m , 电缆直线段为直箭头标桩、 弯点为转角箭头标桩。

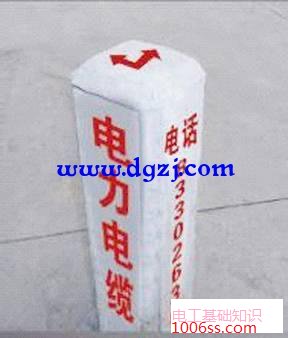

( 4 ) 电缆标桩顶部应有明确的电缆走向指示, 直线电缆采用,转角采用,电缆中间头采用 。
电缆排管、电缆沟、工井挖设规范施工要点
电缆排管、电缆沟、工井挖设规范施工要点
电缆平面标桩

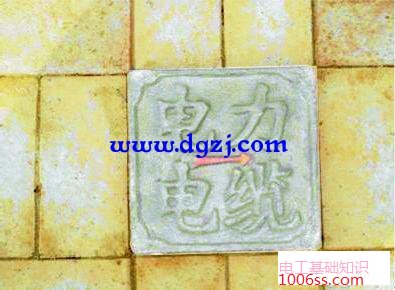

直埋电缆在人行道、 车行道等其他不能设置高出地面的标识时,可采用平面标桩。
( 1 ) 平面标桩应镶嵌在地面上不高出或略高出地面, 不得超过地面 5mm ,并固定牢靠。
( 2 ) 平面标桩规格为 120mm × 120mm , 形状、 大小可根据地面状况适当调整, 单边大小在10mm 和 200mm 之间。
( 3 ) 平面标桩可采用不锈钢、铜、 合金和铸铁等不易磨损不易腐蚀的材质。
( 4 ) 平面标桩上应有电缆线路方向指示。
电缆排管、电缆沟、工井挖设规范施工要点
成品防护
直埋电缆保护要求
直埋电缆施工不宜过早,一般在其它室外工程基本完工后进行,防止其它地下工程施工时损伤电缆。如已提前将电缆敷设完,其它地下工程施工时,应加强巡视。直埋电缆敷设完毕经隐蔽验收后,应立即铺砂、盖板或砖及回填夯实,防止其它重物损伤电缆。并及时画出竣工图,标明电缆的实际走向方位坐标及敷设深度。
沿电缆沟敷设保护要求
沿电缆沟敷设的电缆施工完毕后应立即将沟盖板盖好。
室内沿桥架保护要求
室内沿桥架或托盘敷设电缆,宜在其他管道及空调工程等基本施工完毕后进行,防止其它专业施工时损伤电缆。
配套通信管道要求
1、配网电缆沟内预留的通信专用管道必须安排在靠近建筑物这一侧的上层;
2、管道采用通信专用的蜂窝管,推荐采用外径Φ100及以上;
3、对于双侧有电缆沟的道路,在道路两侧电缆沟内各配置1-2根(至少配置1根)通信专用蜂窝管;
4、对于只有单侧有电缆沟的道路,在道路电缆沟内配置2根通信专用蜂窝管;
5、过街路段配置2-4根(至少配置2根)通信专用蜂窝管。
