10kV线路架设规范及导线固定和连接图解

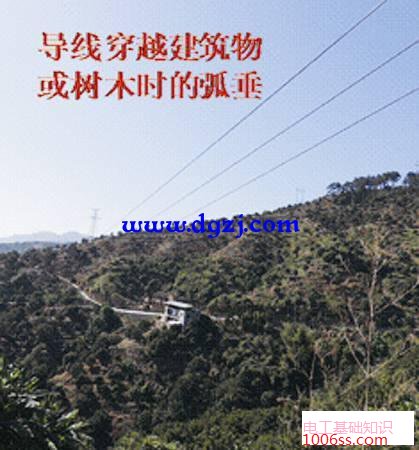

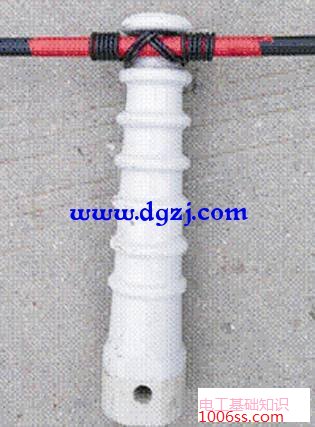

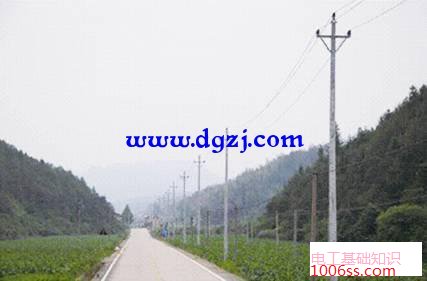

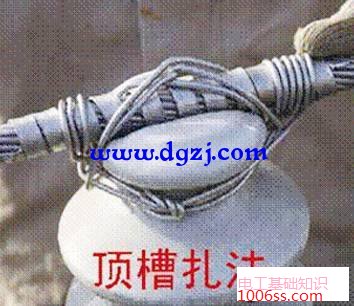

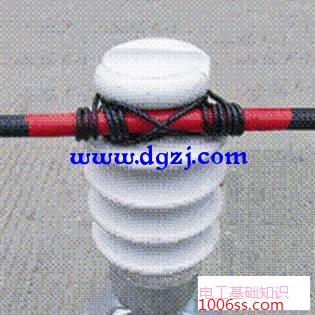

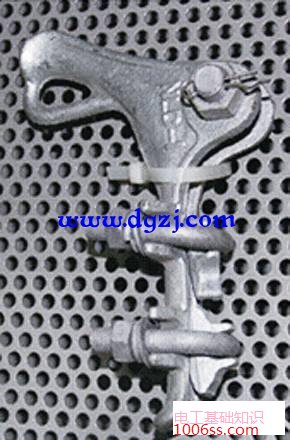

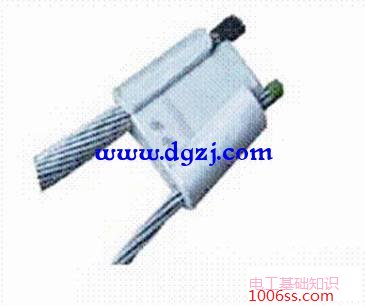

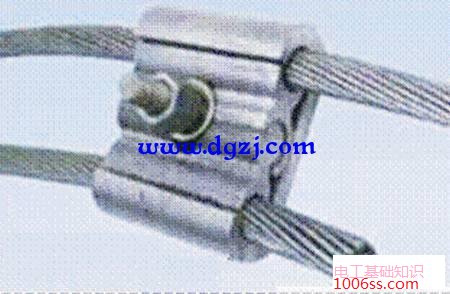

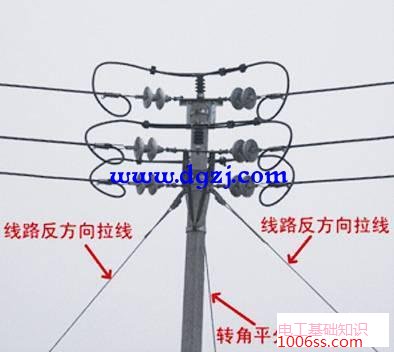

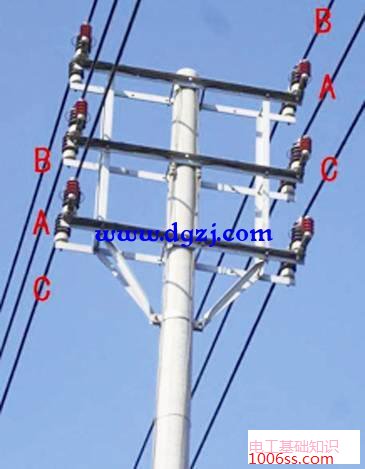

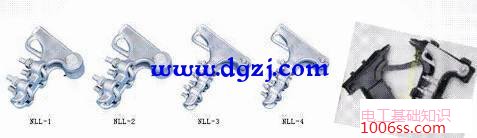

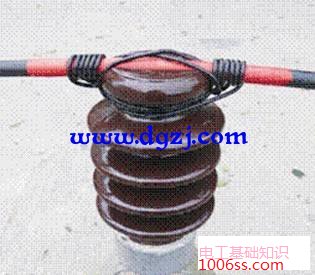

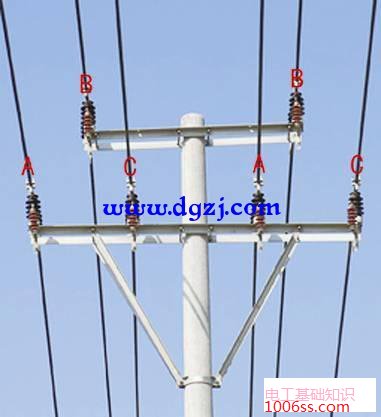

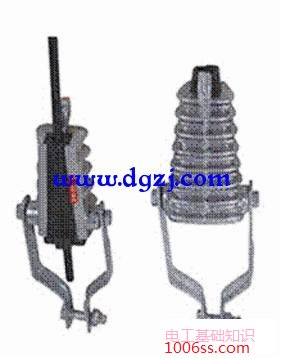

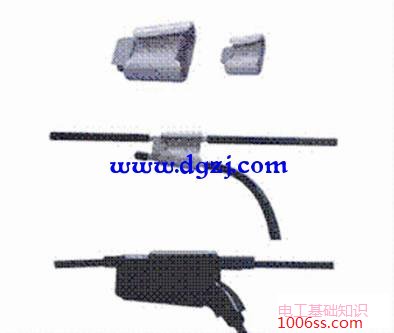

导线固定和连接 1. 耐张线夹选用：裸导线与悬式绝缘子连接宜采用NLL螺栓型耐张线夹,绝缘导线与悬式绝缘子连接时宜采用NXL楔型绝缘耐张线夹,型号应与导线截面相匹配。  螺栓型耐张线夹   楔型绝缘耐张线夹 2. 导线的固定应牢固、可靠，且符合下列规定： 1） 直线杆柱式绝缘子导线固定应采用顶槽绑扎法。   顶槽绑扎法 2） 直线转角杆采用边槽绑扎法，柱式绝缘子导线应固定在转角外侧的槽内；瓷横担绝缘子导线应固定在第一裙内。  边槽绑扎法  边槽绑扎法 3） 直线跨越杆，导线应双固定，导线本体不应在固定处出现角度。 4） 裸铝导线在绝缘子或线夹上固定应缠绕铝包带，缠绕长度应超出接触部分两侧不低于30mm。铝包带的缠绕方向应与外层线股的绞制方向一致。 5） 绝缘线与绝缘子接触部分应用绝缘自粘带缠绕，缠绕长度应超出绑扎部位或与绝缘子接触部位两侧不低于30mm。 6） 绝缘线路扎线应采用截面不小于4mm2的单股塑料导线进行绑扎，绑扎方式及长度应符合规范要求。 7） 导线与拉线、电杆或构架之间的净空距离不应小于200mm。 8） 转角耐张杆的三相引线连接按顺线路方向内角相对内角相，外角相对外角相的原则连接。 3. 引线的连接应符合下列规定： 1） 引线需有绝缘子固定，各相引线弯曲弧度应一致，各线夹应朝向一致； 2） 耐张杆、分支杆各相引线弯曲弧度应一致，各线夹应朝向一致, 裸导线连接宜采用楔型并沟线夹或C型线夹，绝缘导线连接时应加装绝缘罩；  楔形并沟线夹   C型线夹 3） 铜、铝导线连接时应有铜铝过渡措施； 4） 1～10kV线路每相引线与邻相引线或导线之间的净空距离不应小于300mm；引线与水泥杆、拉线、横担的净空距离不应小于200mm。 (责任编辑：admin) |
