建筑电气工程识图方法讲解

时间:2021-06-20 08:23来源:未知 作者:admin 点击:
我觉得建筑电气识图应该先建筑后电气,电气设计是服务于建筑功能的,下面以酒店为例分享一下我的识图过程。 第一步:看懂建筑底图 建筑底图平时用的比较多的就是平面图,剖面

我觉得建筑电气识图应该先建筑后电气,电气设计是服务于建筑功能的,下面以酒店为例分享一下我的识图过程。
第一步:看懂建筑底图

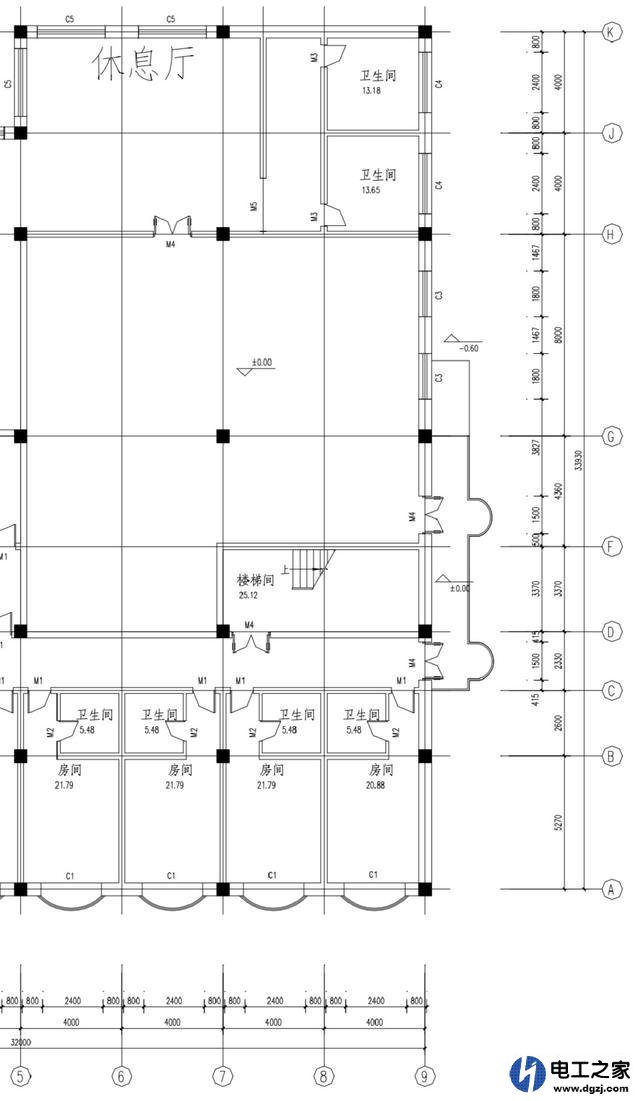

建筑底图平时用的比较多的就是平面图,剖面图,立面图,看建筑图我们需要注意轴线之间的距离,轴号,标高等,可以快速对应上与其他平面上下层的关系,大概面积,层高等。然后细看底图各个功能区了解平面大局,比如酒店的平面,就会有酒店大堂、客房、餐厅、宴会厅、设备房等。
第二步:了解功能区大概有何设备
比如说酒店单间客房,一般开门进来就是一个玄关,旁边卫生间,再到卧室,床边会有个桌子,布局十分清楚。各个区域都需要照明,所以灯具会落在上面,灯具需要开关控制,也会相应落在就近的墙上。然后卫生间会有吹风机,床头上会有手机充电,对面墙有电视,桌子会有电热水壶等等,这些需要插座,所以整体就非常明了,然后对照电气图与自己所理解的相差多少,灯具的数量与插座数量具体结合客房需要而定。至于图例能记住的就记,不能记住的就找图例表查看,有时候图例太多不能一一记住也是正常。
第三步:看配电回路
首先找到配电箱在何处,客房的配电箱一般会放在衣柜里,上面连了几个回路一般会标上N1、N2等,顺着回路查看连线情况,至于判断该线连的合不合理,就要熟悉规范了,比如说照明回路与插座回路应分开,所以若是看到灯与插座连在一起那就要注意了;卫生间插座一般单独回路,若是看到卫生间插座上还穿墙连上外面的其他设备就不太合理。不过照明图、插座图、弱电图一般会分开画,所以出现这些问题的情况不多。
第四步:弄清配电路由
清楚一个房间的走线后,那么电从何来也很重要,一般平面图上会画出或者标明线从何来,这时可以对照配电箱系统图,竖向系统图。每个小功能区汇总为一个大区,再回到系统,这样一遍下来我就大概清楚这配电系统了。


建筑电气工程识图方法讲解
电气设计是一种经验活,看的多,做的多,好多东西自然就懂了,在自己经验还不足的时候,遇上看不明白的一定要及时与长辈沟通,切不可自己闷着搞,太浪费时间,因为有的时候业主有特殊要求,在符合规范的前提下做的会有点不一样。 (责任编辑:admin)
