避雷针的原理是什么?避雷针的作用

时间:2018-03-22 12:49来源:未知 作者:admin 点击:
避雷针的原理是什么?避雷针的作用 避雷器:用于保护 电气 设备免受雷击时高瞬态过电压危害,并限制续流时间,也常限制续流赋值的一种电器。避雷器有时也称为过电压保护器,过电

避雷针的原理是什么?避雷针的作用
避雷器:用于保护电气设备免受雷击时高瞬态过电压危害,并限制续流时间,也常限制续流赋值的一种电器。避雷器有时也称为过电压保护器,过电压限制器。

避雷针的原理是什么?避雷针的作用
适用范围
交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘,免受雷电过电压和操作过电压损害。适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半导体器件等过电压保护。
特点与原理
交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性,响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点。
本避雷器在正常系统工作电压下,呈现高电阻状态,仅有微安级电流通过。在过电压大电流作用下它便呈现低电阻,从而限制了避雷器两端的残压
分类
避雷器分为很多种,有金属氧化物避雷器,线路型金属氧化物避雷器,无间隙线路型金属氧化物避雷器,全绝缘复合外套金属氧化物避雷器,可卸式避雷器。
避雷器的主要类型有管型避雷器、阀型避雷器和氧化锌避雷器等。每种类型避雷器的主要工作原理是不同的,但是它们的工作实质是相同的,都是为了保护通信线缆和通信设备不受损害。
作用
避雷器连接在线缆和大地之间,通常与被保护设备并联。避雷器可以有效地保护通信设备,一旦出现不正常电压,避雷器将发生动作,起到保护作用。当通信线缆或设备在正常工作电压下运行时,避雷器不会产生作用,对地面来说视为断路。一旦出现高电压,且危及被保护设备绝缘时,避雷器立即动作,将高电压冲击电流导向大地,从而限制电压幅值,保护通信线缆和设备绝缘。当过电压消失后,避雷器迅速恢复原状,使通信线路正常工作。
因此,避雷器的主要作用是通过并联放电间隙或非线性电阻的作用,对入侵流动波进行 削幅,降低被保护设备所受过电压值,从而起到保护通信线路和设备的作用。
避雷器不仅可用来防护雷电产生的高电压,也可用来防护操作高电压。

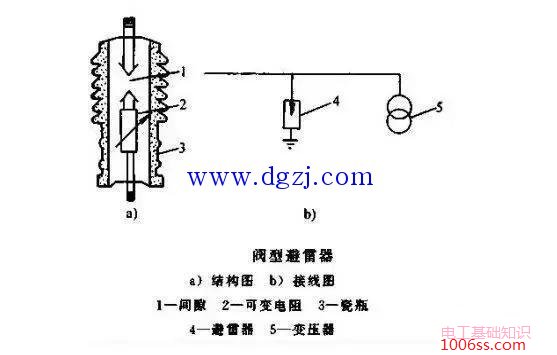

避雷器的作用是用来保护电力系统中各种电器设备免受雷电过避雷器种类 电压、操作过电压、工频暂态过电压冲击而损坏的一个电器。避雷器的类型主要有保护间隙、阀型避雷器和氧化锌避雷器。保护间隙主要用于限制大气过电压,一般用于配电系统、线路和变电所进线段保护。(http://www.dgzj.com/ 电工之家)阀型避雷器与氧化锌避雷器用于变电所和发电厂的保护,在500KV及以下系统主要用于限制大气过电压,在超高压系统中还将用来限制内过电压或作内过电压的后备保护。
避雷器该如何选择
(1)道先固定避雷器底座,然后由下而上逐组安装避雷器各单元(节)。
(2)避雷器在出厂前已经过装配试验并合格,现场安装应严格按制造厂编号组装,不能互换,以免使特性改变。
(3)带串、并联电阴的阀式避雷器,安装时应进行选配,使同相组合单元间的非线性系数互相接近,其差值应不大于0.04。
(4)避雷器接触表面应擦拭干净,除去氧化膜及油漆,并涂一层电力复合脂。
(5)避雷器应垂直安装,垂度偏差不大于2%,必要时可在法兰面间垫金属片予以校正。三相中心应在同一直线上,铭牌应位于易观察的同一侧,均压环应安装水平,最后用腻子将缝隙抹平并涂以油漆。
(6)拉紧绝缘子串,使之紧固,同相各串的拉力应均衡,以免避雷器受到额外的拉力。
(7)放电计数器应密封良好,动作可靠,三相安装位置一致,便于观察。接地可靠,计数器指示恢复零位。
(8)氧化锌避雷器的排气通道应通畅,安装时应避免其排出气体,引起相间短路或对地闪络,并不得喷及其他设备。

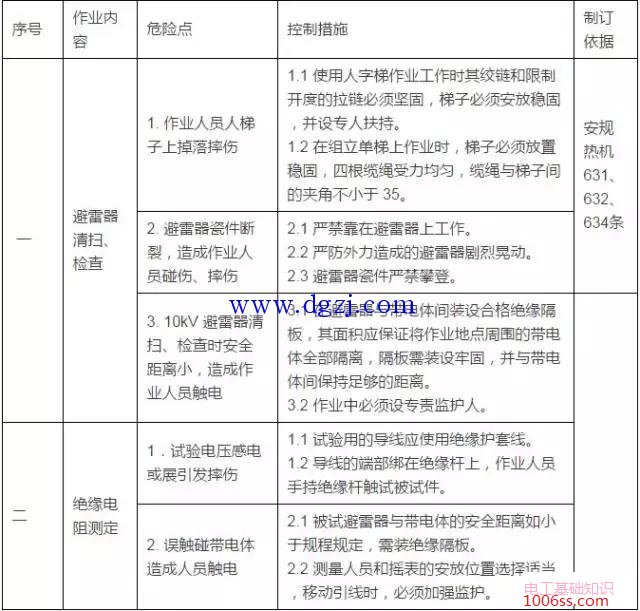

避雷器清扫、检查、绝缘电阻测定危险点及控制措施
