测电笔和万用表区分线盒里5根电线的火零线

时间:2019-06-08 10:47来源:未知 作者:admin 点击:

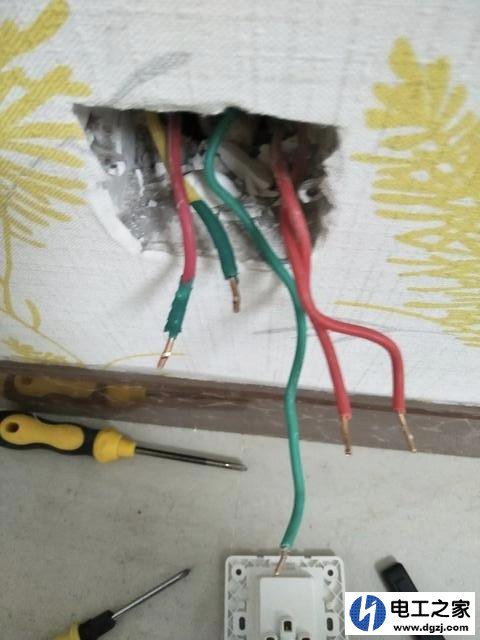

其中有两根线缠上了胶布,即红线绿色胶布,绿线黄色胶布。水电工在穿线是做了标示,这两根线肯定代表一定的意思,下面本人以测电笔和万用表来区分他们的火零线 电笔检测方法如

其中有两根线缠上了胶布,即红线绿色胶布,绿线黄色胶布。水电工在穿线是做了标示,这两根线肯定代表一定的意思,下面本人以测电笔和万用表来区分他们的火零线
测电笔和万用表区分线盒里5根电线的火零线
电笔检测方法如图下,分别用电笔检测5根线,找出火线(一般红色是火线),比如E红线是火线,那么把DE两根线接入插座,用台灯或者充电器(手机的或者其他的)插入,如果漏保跳闸代表另一根线是地线,不跳闸代表正确。如果C线是和DE线从同一管路过来必定是地线,然后把AB两根线分别接入插座观察断路器是否跳闸。就可解决问题
测电笔和万用表区分线盒里5根电线的火零线

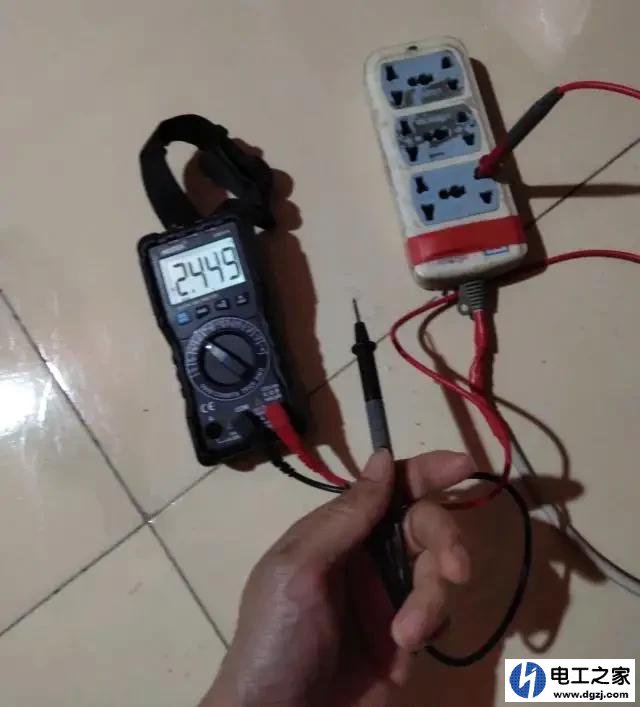

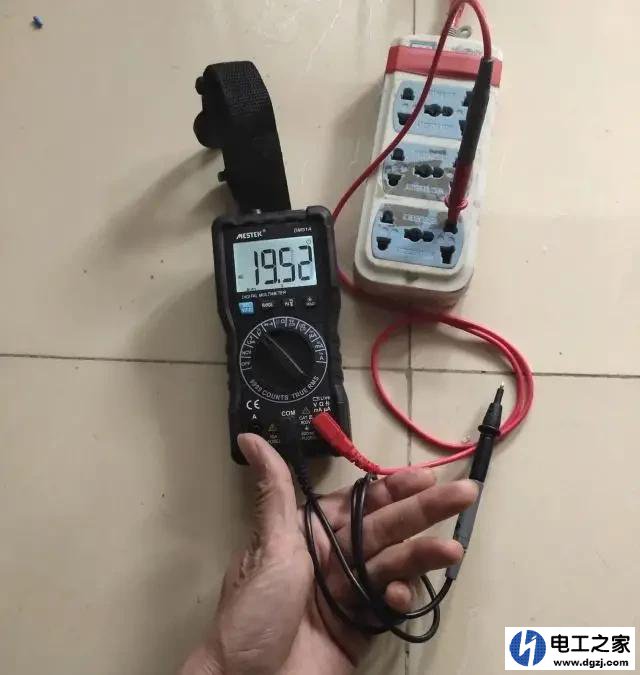

万用表检测电线方法,因为火线对零对地都是220v,先把三根线找出,把万用表打到交流电压档200V,如图下所示,表笔在手上绕几圈,另外一支接触电线,电压高为火线,电压低为零线,无电压为地线。三根线确认之后,在分别测量两根线和火线是否有电压,如果无,分别插入即可。
测电笔和万用表区分线盒里5根电线的火零线
测电笔和万用表区分线盒里5根电线的火零线
