首先电源火线L和中性线N通过总开关，火线L从总开关出来以后分别引至各个分开关，中性线N从总开关出来以后引至N排。保护性PE不经过开关，直接接到PE排上。
对于2P分开关，火线L从总开关出线接过来，中性线则从N排接过来。对于1P开关，火线L从总开关出线接过来，接设备的中性线则从N排接过来。如果是插座回路，火线L和中性线N从2P空开下端接线即可。如果是照明回路，火线L从1P空开下端接，中性线N从N排上面接线。

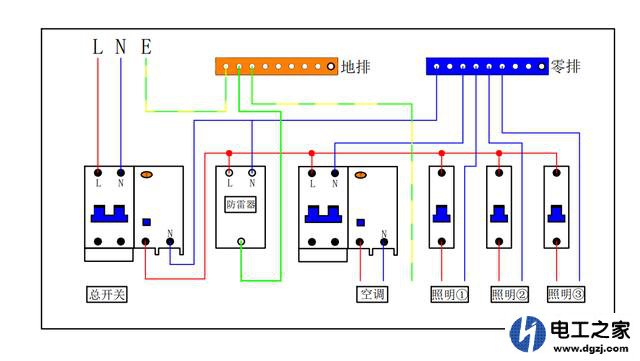

整个配电箱接线如图所示：

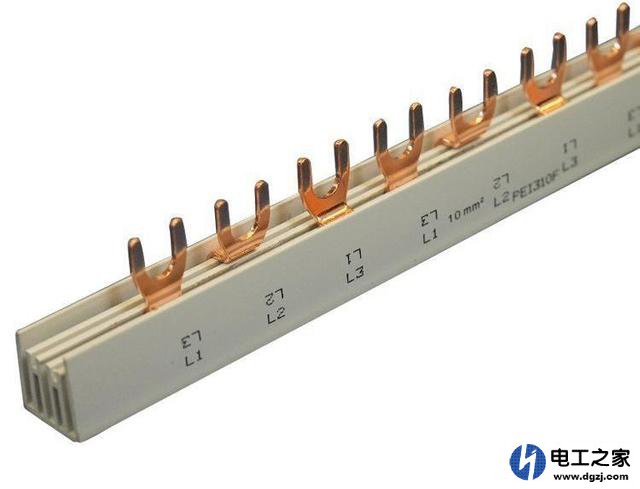

如果有条件的也可以采用汇流排来连接各空开，汇流排如图所示

建议
在实际应用中，发现很多朋友的照明箱总开关都是用漏电开关，分用空开。这种设计有一定的缺陷，比如当某一路线发生漏电时，那么总开关会跳闸，整个配电箱线路都断电，扩大了故障范围。
如果总开关不用漏电、直接用空开，分开关采用漏电开关。当某路线发生漏电时，只有该线路开关跳闸，其他线路依然能正常使用，避免故障范围扩大。
