水位全自动控制器都有接线图，根据接线图就能解决接线问题，例如下图的全自动水位控制器。

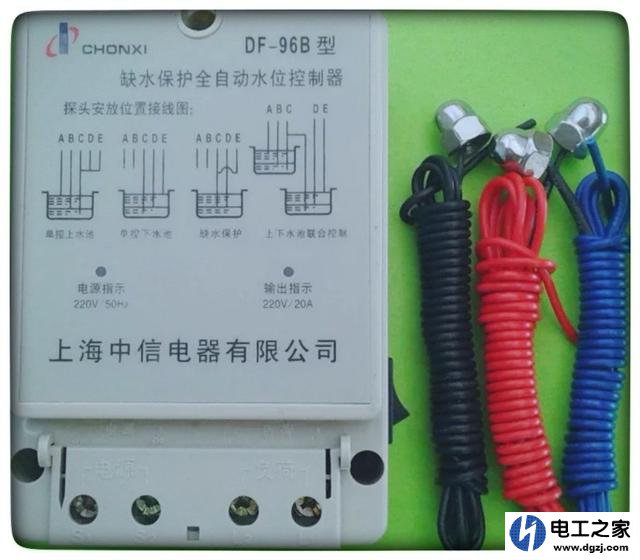

上图就是一块全自动水位控制器，列出四种控制方式的接线图，根据实际需求选择即可。这块全自动水位控制器采用的供电电源是220V，也有380V的，380V的全自动水位控制器它的型号DF96C型。
因此，依次说说其接线图的接线方法。这里的被控对象可以是水箱、水池、水塔等储水容器。执行器是水泵，可用于上水或排水。控制器是全自动水位控制器。水位检测是水位探头。
单控上水控制
点A是被控对象上限液位控制点，当水位达到A点，水位与水位探头接触，水位全自动控制器输出信号停泵。点B是被控对象下限液位控制点，当水位低于B点时，水位与水位探头断开，水位全自动控制器输出信号启泵。点C是水位地线，处于水位下限还低的位置，与被控对象的底部接触。然后将D、E并接与C即可。根据上述述说的，那么点A与点C接通停泵，点B与点C断开启泵。因此只要将水位探头在被控对象上选择合适的安装位置即可控制高水位停泵停止上水，低水位启泵上水。根据第一幅图接线可知，单控下水控制。
图中的C是水位地线，点D是水位下限，点E是水位上限。当水位达到点E时启泵排水，当水位低于点C时停泵停止排水。缺水保护控制；从图中可知点C与点D都是水位下限，也就是说当水位低于下限，无论与那个水位探头断开都停泵。对于上下水被控对象的联合控制，共用水位地线点C，点A与点B作为上水箱的上限和下限，点E和点D作为下水箱的上限和下限，接线与前面的单控上水和单控下水控制无异。
