太阳能路灯控制器的接线图

时间:2019-01-02 13:11来源:未知 作者:admin 点击:
太阳能路灯控制器的接线制有六线制、五线制、四线制的。 太阳能路灯控制器的接线不管是几线制,其实接线方式都是差不多的。太阳能路灯控制器无非就是接蓄电池组电压、太阳能电

太阳能路灯控制器的接线制有六线制、五线制、四线制的。
太阳能路灯控制器的接线不管是几线制,其实接线方式都是差不多的。太阳能路灯控制器无非就是接蓄电池组电压、太阳能电池板电压,然后就是给负载一个输出电压。

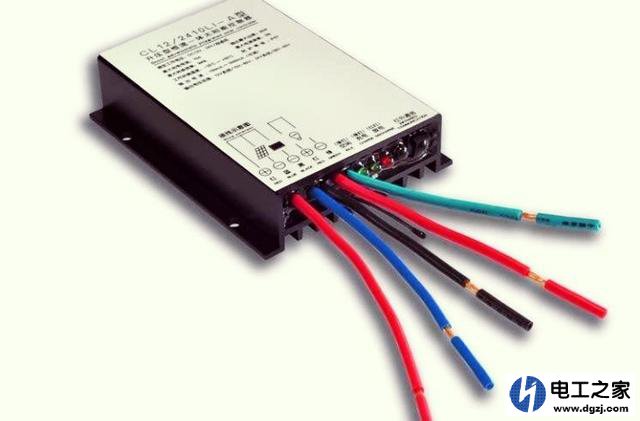

六线制的太阳能路灯控制器
接太阳能电池板用一组线,接蓄电池组一组线,然后接负载一组线。
太阳能路灯控制器的接线图

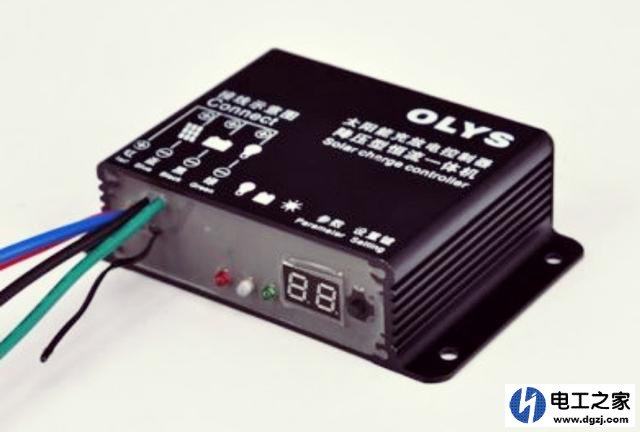

五线制的太阳能路灯控制器
接太阳能电池板和接蓄电池组两者共用一个端子,接负载单独一组线,这样相比六线制少了一根线。
太阳能路灯控制器的接线图

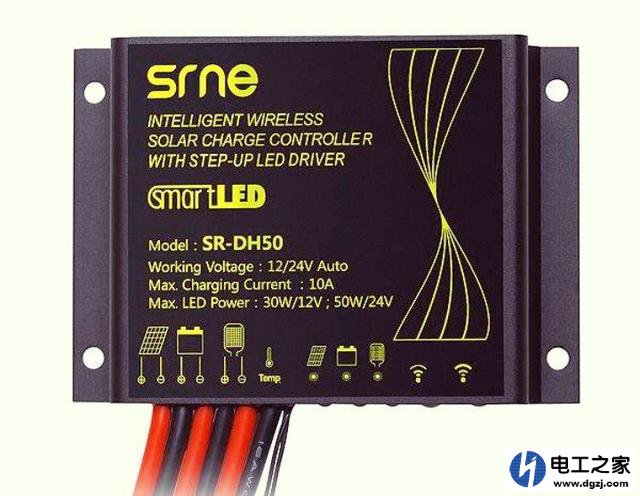

四线制的太阳能路灯控制器
太阳能电池、蓄电池组、负载三者共用一个端子,这样相比六线制少了两根线,五线制少了一根线。
太阳能路灯控制器的接线图
这里用的电压都是直流电,因此有极性之分,虽然太阳能路灯控制器有防反接功能,极性接错不会损坏控制器,可是极性接错用不了的。
不管是几线制的太阳能路灯控制器,看清控制器接线端子上面的符号,不要去看线是什么颜色。上面都会画出太阳能电池板的图片、蓄电池组的图片及负载的图片,同时都会标记那个是正极端子那个是负极端子,对应接线就是。
如果用的控制器没有公共端子,那么三者单独接线即可。太阳能电池板和蓄电池的电压极性判断用万用表的直流电压档判断就是。
如果太阳能路灯控制器有公共接线端子,看清是共正极还是共负极。然后把判断好太阳能电池板或蓄电池组或负载极性的引线都接在公共端子就是,其另外一个极性的线依次接即可。

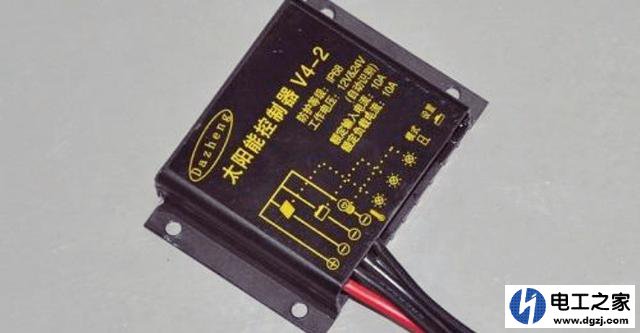

太阳能路灯控制器,是四线制的,通常情况下是共正极的,那么把太阳能电池板和蓄电池组和负载的正极引线都接在公共端,然后再把各自的负极引线接在相对应的端子上。
太阳能路灯控制器的接线图
