太阳能绿色照明灯电路图

时间:2013-03-17 09:30来源:未知 作者:y930712 点击: 次
该控制电路适合以12只LED为光源的草坪灯。U中包含驱动、光控检测、脉宽调制、电池电压检测等电路。其1脚为使能端，2脚为电源电压端，4脚为负载电流调整口，5脚为开关口，8脚为接

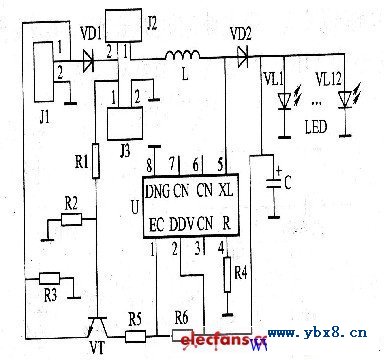

该控制电路适合以12只LED为光源的草坪灯。U中包含驱动、光控检测、脉宽调制、电池电压检测等电路。其1脚为使能端，2脚为电源电压端，4脚为负载电流调整口，5脚为开关口，8脚为接地端，3、6、7均悬空。改变R4的阻值可以改变LED的工作电流，其最大允许电流为500mA，M接地时电流最小。太阳能绿色照明灯电路图:
太阳能绿色照明灯电路图
