使用浮球开关实现自动泵水控制电路图

时间:2019-01-02 13:11来源:未知 作者:admin 点击:
使用浮球开关实现自动泵水、水电不分离没有使用两个行程开关配合两个牵引浮球来实现自动泵水 安全 可靠。我曾为众多个用户安装过实践证明、使用行程开关的控制方式不但水电分

使用浮球开关实现自动泵水、水电不分离没有使用两个行程开关配合两个牵引浮球来实现自动泵水安全可靠。我曾为众多个用户安装过实践证明、使用行程开关的控制方式不但水电分离确保安全、而且运行十分稳定可靠。这样的控制方式可以说是最原始、较为安全可靠的控制方式。
因此这个问题我来个答非所问、回答用一个三档转换开关、两个行程开关(配合两个牵引浮球)、一个启动按钮、一个停止按钮、一个220V工作电压的交流接触器来实现既可以自动泵水、也可以手动泵水的控制方式。其控制电路图如下;

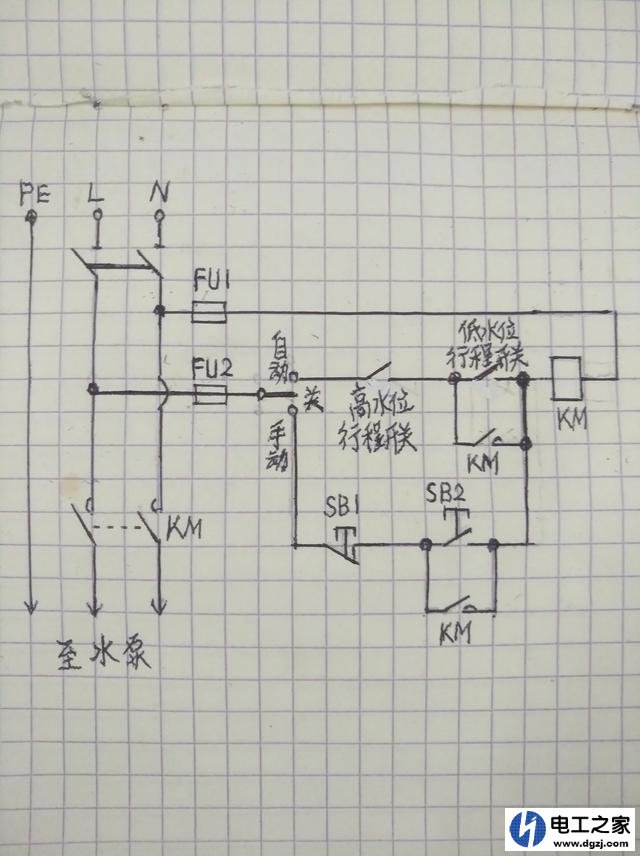

使用浮球开关实现自动泵水控制电路图
图中KM是交流接触器、(自动、手动、关的三档转换开关忘记了标注)。
如果把上图中的转换开关拨至自动位置时;高水位行程开关的常开触点替代停止按钮(为什么是接常开触点的呢?因为当水池水位低于设定的上限时、由于在高水位浮球重力的牵引下、高水位行程开关的常开触点就会闭合接通水泵控制电路、为启动水泵提供电源、当水池水位下降至低水位浮球牵引低水位行程开关【替代启动按钮】的常开触点闭合时、交流接触器得电吸合并自锁水泵工作。当水位上升时由于交流接触器自锁继续得电工作、直至高水位浮球没有牵引力时、高水位行程开关的常开触点恢复断开水泵的控制电路水泵停机。)总的来说;这种控制方式是当水池水位低时、低水位浮球就拉动低水位行程开关(等于按下启动按钮)交流接触器吸合并自锁自动泵水,当水池水位上升至设定高度时、高水位浮球放松牵引高水位行程开关致使其常开触点恢复断开交流接触器控制电路而停止泵水。
就这样反复循环自动自动泵水。如需停止泵水的话;只需把转换开关拨至“关”的位置便可以实现。
如需手动操作泵水的话;只要把转换开关拨至手动位置、按下启动按钮SB2、交流接触器得电吸合并自锁水泵工作。如需停泵只需按下停止按钮SB1便可以实现。
说明一点;高水位行程开关及其牵引浮球、与低水位行程开关及其牵引浮球的牵引拉索可以根据水池的深浅任意调整长短。两个行程开关可以固定装设在水池上方。
