功率计接线图和给的说明不符是怎么回事

时间:2019-11-28 10:17来源:未知 作者:admin 点击:
想加个功率计了解一下家里用电情况,卖家给出了接线图,但我家配电箱的零线(黑色的)为什么是这样接的? 功率计就是一个家用电能表,有问题的不仅仅是你家配电箱,商家给的接

想加个功率计了解一下家里用电情况,卖家给出了接线图,但我家配电箱的零线(黑色的)为什么是这样接的?
功率计就是一个家用电能表,有问题的不仅仅是你家配电箱,商家给的接线图也有问题
图与接线矛盾

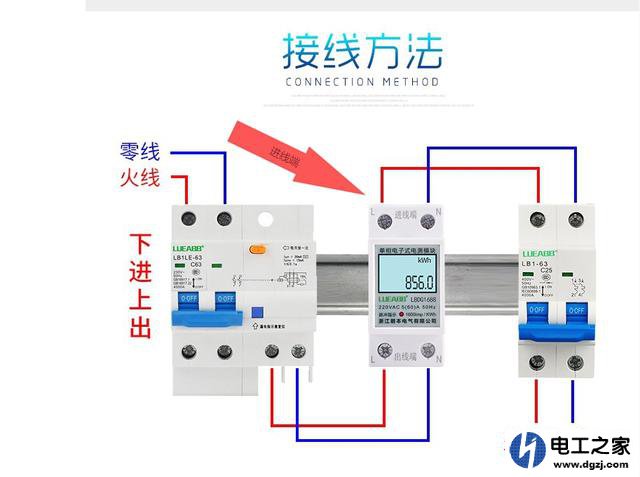

商家提供的接线图中虽然文字描述下进上出,但是所卖商品中标注的进线端和出线端都是相反的,也就是上进下出的状态,所以这样的产品与说明书不符,很有可能不是正规产品,接线错误就会导致功率计算不准,甚至成为负数。

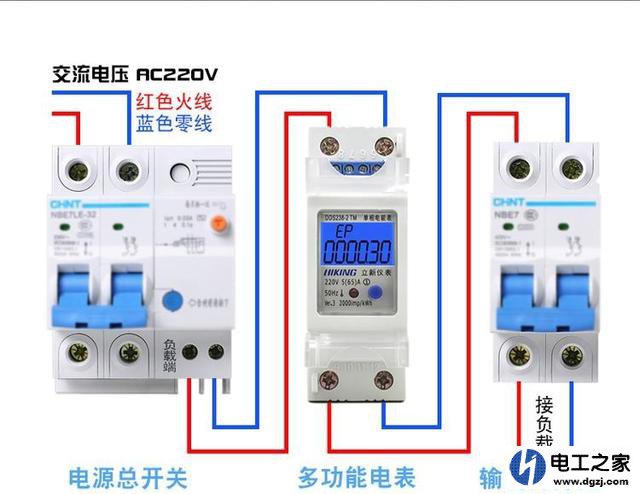

如果是合格的产品就会在说明书中准确表明接线方式,在实际的产品中也能够进行一一对应的,具体可以参考一下下图,如果说明书中表明无论那一端出线都不影响正常使用的话,那就可以随便选择进线端,如果没有标注,就要按照实际产品进行接线。
功率计接线图和给的说明不符是怎么回事
配电箱的接线问题
这个配电箱一看就不是专业人员做的,有最起码五个问题存在

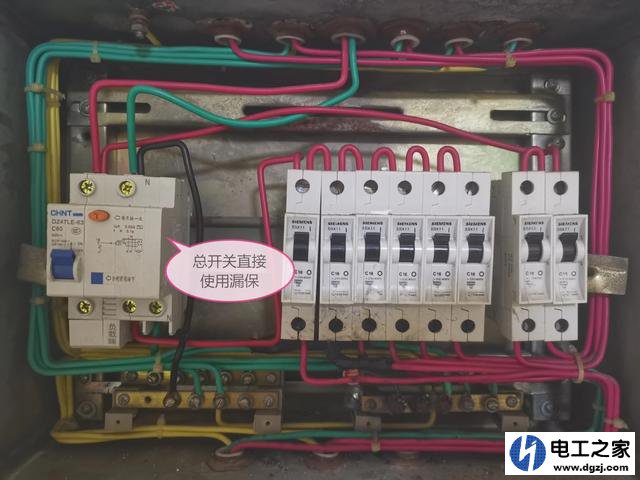

1、总开关选用漏保不合适
整个配电箱中分路端都没有使用漏电保护器,但是总开关却选择了,作为总开关不建议选用漏电保护器,由于空气开关没有漏电保护功能,所以分路端一旦有一路出现漏电,总漏保就会跳闸,检修起来非常的麻烦。
整改建议:合理适配漏电保护器,把插座端,比如卫生间、厨房等容易出现漏电问题的分路改成漏电保护器,把总开关换成空气开关。
功率计接线图和给的说明不符是怎么回事
2、总开关容量选用过大
整个配电箱中分路没有一个超过20A的,总开关却选择一个60A的,这是非常不合理的,不知道房间里面负载的分布情况,所以无法提出整改建议,但是总开关与分路开关容量差别过大,某一路或者几路出现短路或者过载,由于总容量过大,就不会起到保护作用,有安全隐患。
3、重复接零

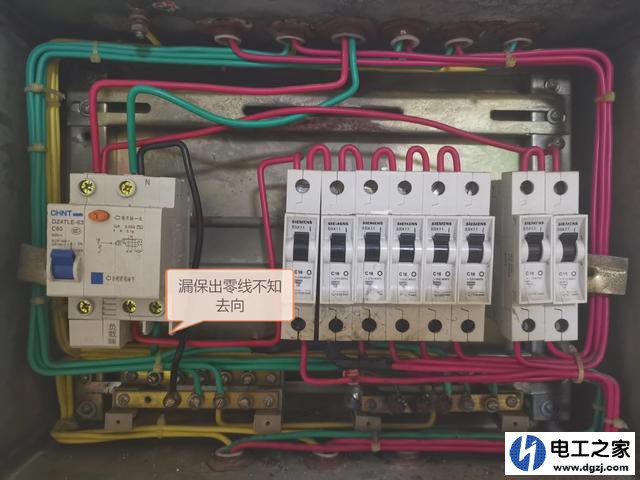

图中没有看到从总漏保开关出来的零线接到了哪里,如果是接到了第一块汇流排,又从漏保开关上端引出一根零线进入第一块汇流排,那就是重复接零,重复接零非常的危险,千万不能这么做。

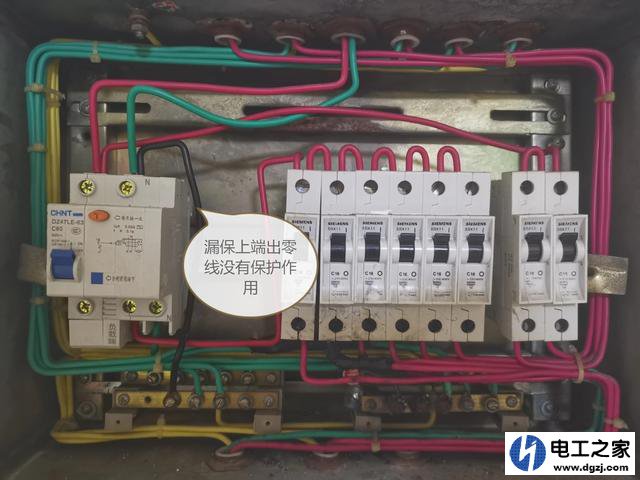

如果从漏保出来的零线接入了第二块汇流排,黑线接入第一块汇流排,那么意图就比较明显,想要节省漏电保护器的使用,这样的接法,由于黑线是从上端接下来的就不具备漏电保护功能,出现漏电,漏保也不会跳,非常危险。
功率计接线图和给的说明不符是怎么回事
4、火线没有经过漏保
后端两个C10单P空气开关没有经过总漏保,直接从上端接入,这样就没有漏保的保护功能,相反一旦这两个分路出现过载或者短路漏电等情况,直接会把家庭电表中的开关跳掉,甚至整个小区的变压器。
5、配电箱中有接头
配电箱各种有两个有绝缘胶布裹起来的部分,不知道这两个部分是有接头还是有破皮的情况,临时进行绝缘处理的,这样比较危险,原则上配电箱中,暗装线管中都不允许有接头存在的。
黑线为什么这样接?
1、重新接零
第一种可能就是重复接零,也许是接线人员误操作,没有算清楚整个配电箱的电路情况,也许是漏保开关的零线分支损坏,需要重新接零线到汇流排,无论是哪种情况都是非常危险的行为。
功率计接线图和给的说明不符是怎么回事
2、黑线接第一个零排
第二种可能就是黑线连接第一个零线汇流排,让连接在第一个汇流排中的分路摆脱漏保的控制,这样就可以防止这些分路漏电跳总漏保了,但是这是非常的危险,没有总开关的保护,出现问题影响的就是电表箱中的总开关,甚至一个小区的总开关。
怎么接入功率计?
由于配电箱中的电路非常的复杂,先要按照上面的整改意见进行整改,把不应该连接的电线去掉,更换能够保护电路的漏电保护开关,理清楚以后,按照商家给的接线图进行连接功率计就可以了。
功率计接线图和给的说明不符是怎么回事
总结
这个配电箱的问题还是非常大的,和乱扯乱接没有什么区别,隐患非常多,希望题主能够看到并且及时整改,为了家庭用电安全,请勿采纳非专业人士的意见。
