浮球液位开关手/自动控制水泵接线图

时间:2019-06-08 10:47来源:未知 作者:admin 点击:
控制液位可以使用带双限位的浮球开关,一根电缆带两个浮球,一个控制高液位,一个控制低液位。如图: 1,选择开关来选择手动控制或者自动控制,手动控制的情况下,SB2为启动按

控制液位可以使用带双限位的浮球开关,一根电缆带两个浮球,一个控制高液位,一个控制低液位。如图:

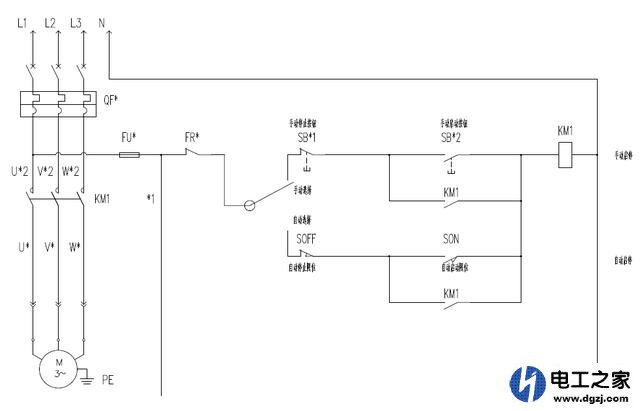

浮球液位开关手/自动控制水泵接线图
1,选择开关来选择手动控制或者自动控制,手动控制的情况下,SB2为启动按钮,按下后KM1辅助触点自锁,水泵启动;SB1为停止按钮,按下后自锁回路断开,水泵停止。
2,自动控制时,SON限位为启动限位,常开点闭合后,回路自锁(点动就可以自锁,可以避免液位波动或者限位频繁开闭),水泵启动;SOFF为停止限位,常闭点断开后自锁回路断开,水泵停止。
3,启动限位和停止限位可以根据液位的落差自行设定,这样可以避免水泵过于频繁启停,延长设备的使用寿命。
