双控灯开关怎么改接单火线开关

时间:2019-11-28 10:17来源:未知 作者:admin 点击:
单开双控开关的接线方式大致有两种,其改装操作也略有不同。 1、单开双控开关最常用的接线方式,电路图如下, 如果想将开关B废掉,而开关A改为单开,那么只要将开关B拆开,做个

单开双控开关的接线方式大致有两种,其改装操作也略有不同。

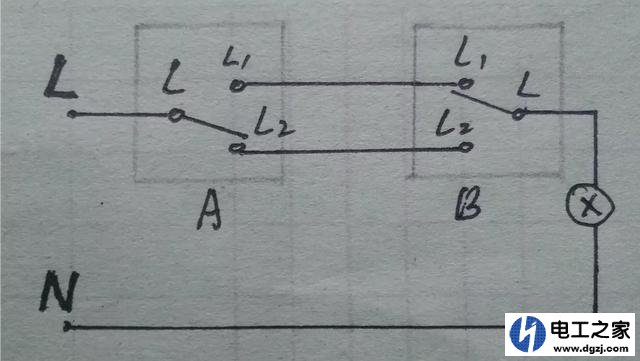

1、单开双控开关最常用的接线方式,电路图如下,
双控灯开关怎么改接单火线开关
如果想将开关B废掉,而开关A改为单开,那么只要将开关B拆开,做个小小改动:脱开公共端L中的线,接入L1或L2即可。

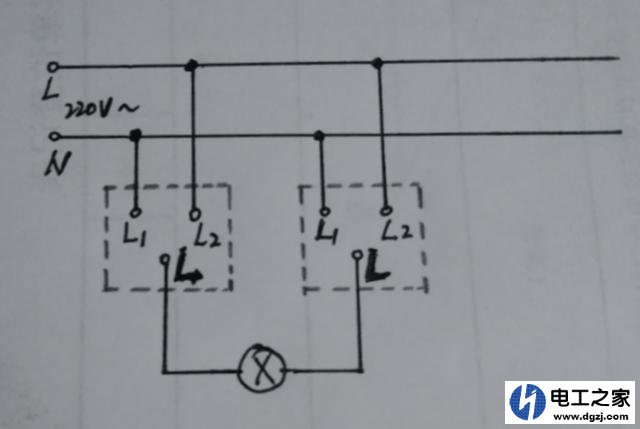

2、单开双控开关最省线的接线方式,电路图如下,
双控灯开关怎么改接单火线开关
改装前要查清连接开关三根线的属性:公共端L连接灯,L1和L2连接电源的两端,做好标记。改装操作如下:打开"要保留"的开关,脱开接线端L1中的零线并包好;打开"要废掉"的开关,脱开接线端L2中的火线并包好,再脱开接线端L1中的零线,接入公共端L。
附:① 改装前务必厘清双控开关的接线方式;② 改装后开关务必控制火线。
