三根线判断零钱和接地线的方法

时间:2019-05-12 17:36来源:未知 作者:admin 点击:
家庭电路都装有漏电保护器,可拿来一用。 将三根电线分别接入三孔插座的三个孔中,分别标注①、②、③,见下图。 再取一个三脚插头,也分别标注①、②、③,见下图。 将一个电

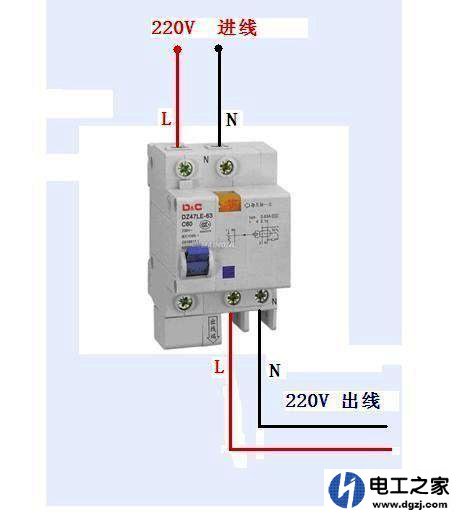

家庭电路都装有漏电保护器,可拿来一用。
三根线判断零钱和接地线的方法

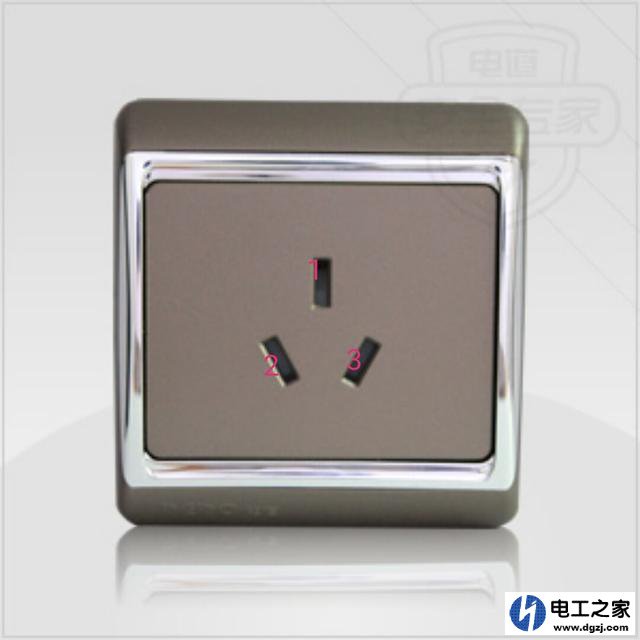

将三根电线分别接入三孔插座的三个孔中,分别标注①、②、③,见下图。
三根线判断零钱和接地线的方法

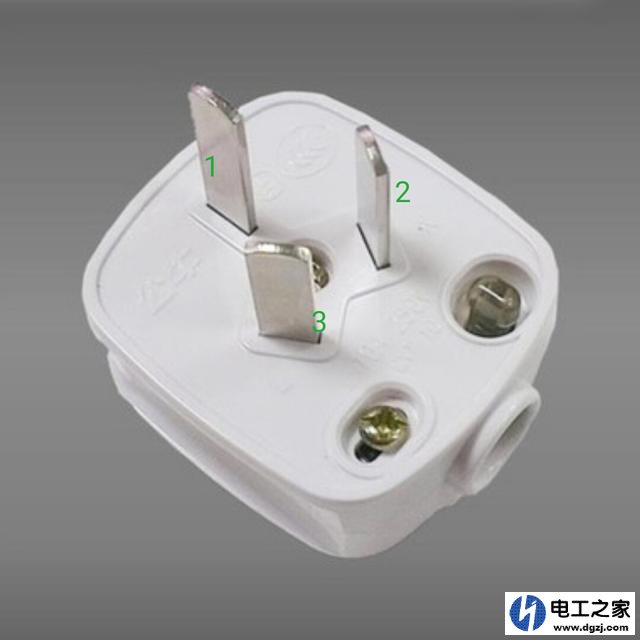

再取一个三脚插头,也分别标注①、②、③,见下图。
三根线判断零钱和接地线的方法
将一个电灯(也可用其他使用两脚插头的用电器)的两端分别连接插头的②③插脚,然后,将插头插入插座。
1.电路正常工作,则①孔接的是接地线。
拔下插头,将电灯两端分别连接插头的①②插脚后,将插头插入插座,如漏电保护器断开,则②孔接的是火线,③孔接的是零线。如漏电保护器不动作,电灯不发光,则②孔接的是零线,③孔接的是火线。
2.漏电保护器断开,则①孔接的是零线。
拔下插头,将电灯两端分别连接插头的①②插脚后,将插头插入插座,如电路正常工作,则②孔接的是火线,③孔接的是接地线。如漏电保护器不动作,电灯不发光,则②孔接的是接地线,③孔接的是火线。
3.漏电保护器不动作,电灯不发光,则①孔接的是火线。
拔下插头,将电灯两端分别连接插头的①②插脚后,将插头插入插座,如电路正常工作,则②孔接的是零线,③孔接的是接地线。如漏电保护器断开,则②孔接的是接地线,③孔接的是零线。
