单联双控和双联双控及三联双控开关接线图

时间:2018-04-06 12:01来源:未知 作者:admin 点击:
单联双控和双联双控及三联双控开关接线图 单联双控开关主要用于两地控制;比如我们家中卧室的灯,即在卧室门口可以控制又在卧室床头可以控制,如下图所示:K1安装在卧室门口,

单联双控和双联双控及三联双控开关接线图

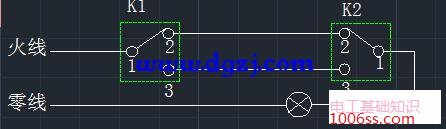

单联双控开关主要用于两地控制;比如我们家中卧室的灯,即在卧室门口可以控制又在卧室床头可以控制,如下图所示:K1安装在卧室门口,K2安装在床头,两个开关均可单独控制卧室灯的开关状态。图中灯处于接通状态,不管K1的1与2接通还是与3接通、K2总有一个开关位置与其接通使灯回路接通、也总有一个位置与其不接通使灯回路不通;不管不管K2的1与2接通还是与3接通、K1也是如此。
单联双控和双联双控及三联双控开关接线图

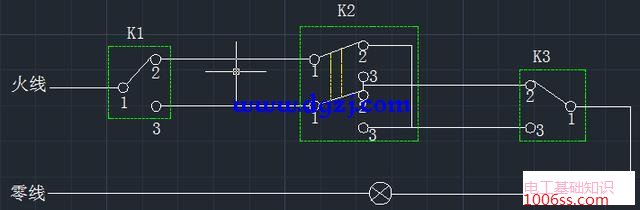

如果卧室的灯还需在客厅来控时,这时卧室的灯就是三地来控制,在上图两单联单刀双控开关之间串联一个单联双刀双控开关如下图所示:K1和K3是两个单联单刀双控开关,K2是一个单联双刀双控开关,K2的双刀的动作是同步的要1和2接通时两刀全是1和2接通、要1和3接通时两刀全是1和3接通,K2与K1和K3串联在一起、不管三个开关各自在任何位置均可独立控制卧室灯的开关状态,从而实现三地控制。如果在K1与K3之间串联N个单联双刀双控开关则可实现对灯N+2个不同地方控制。
单联双控和双联双控及三联双控开关接线图

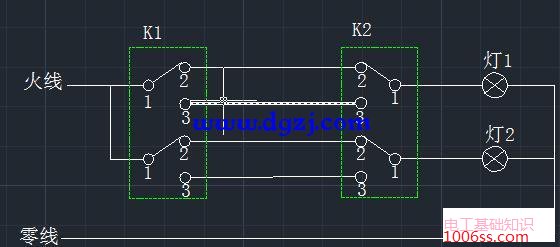

双联双控开关其实就是两个单联双控开关组合在一个开关面板上,实现两个灯的两个不同地方控制,如下图所示:
单联双控和双联双控及三联双控开关接线图
实物操作面板如下图所示(与双联单控开关面板一样,只是内部接线端子不一样,双联单控开关实现的是两个灯在同一地方控制):
单联双控和双联双控及三联双控开关接线图

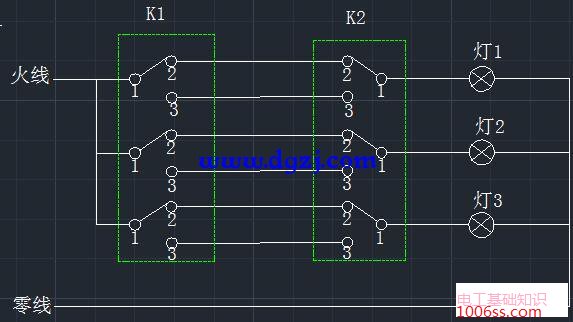

三联双控开关是三个单联双控开关组合在一个开关面板上,实现三个灯的两个不同地方控制,如下图所示:
单联双控和双联双控及三联双控开关接线图
实物开关如下图所示(与三联单控开关面板一样,只是内部接线端子不一样,三联单控开关实现的是三个灯在同一地方控制):
单联双控和双联双控及三联双控开关接线图
