场效应管的应用类型有哪些,都有什么作用

时间:2022-11-23 11:59来源:未知 作者:admin 点击:
场效应管 的分类 场效应管可分为两类:一类足结型场效应管,另一类是绝缘栅型场效应管,也称MOS管。结型场效应管依据其沟道所采用的半导体 资料 ,又分为N沟道和P沟道两种;绝缘

场效应管的分类

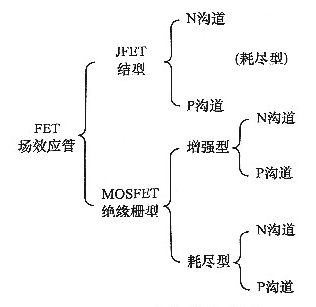

场效应管可分为两类:一类足结型场效应管,另一类是绝缘栅型场效应管,也称MOS管。结型场效应管依据其沟道所采用的半导体资料,又分为N沟道和P沟道两种;绝缘栅型场效应管除有N沟道和P沟道之格外,还有加强型与耗尽型之分。如图所示。

场效应管的应用类型有哪些,都有什么作用

1.结型场效应管(简称JFET)

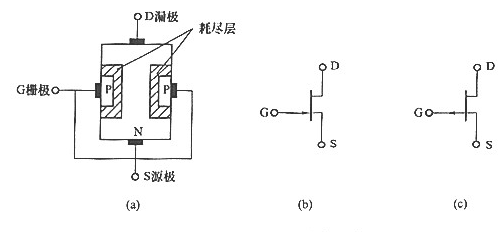

N沟道结型场效应管的基体是一块N型硅资料。从基体引出两个电极分别叫源极(s)和漏极(D)。在基体两边各附一小片P型资料,其引出的电极叫栅极(G)。这样,在沟道和栅极之间构成厂两个PN结,当栅极开路时,沟道就相当于一个电阻,不同型号的管子其阻值相同,普通大约为数百欧到千欧。图所示为结型场效应管的构造与符号。

场效应管的应用类型有哪些,都有什么作用

2.绝缘栅型场效应管(简称MOSFET

依据绝缘层所用资料之不同,绝缘栅型场效应管有多品种型,目前应用最普遍的一种是以二氧化硅(Si02)为绝缘层的金属—氧化物—半导体(Metal-Oxide-Semiconductor)场效应管,简称MOS场效应管(MOSFET)。

绝缘栅型场效应管分为加强型与耗尽型,每一类又有N沟道、P沟道之分。

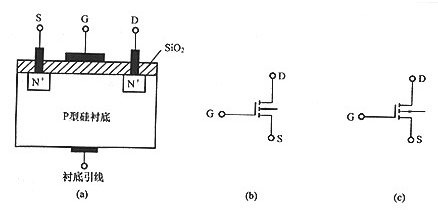

绝缘栅型场效应管的特性是输人电阻高,便于做成集成电路。在一块N型硅片上有两个相距很近浓度很高的P扩散区,分别为源极和漏极。在源区与漏区之间的硅片上,有一层绝缘二氧化硅,绝缘层上掩盖着金属铝,这就是栅极。栅极和其他电极之间是绝缘的,所以称为绝缘栅型场效应管。由于源、栅之间有一层氧化层,这种管子根本上没有栅极电流,因而输入阻抗十分高。图所示为绝缘栅型场效应管的构造与场效应管符号。

场效应管的应用类型有哪些,都有什么作用
