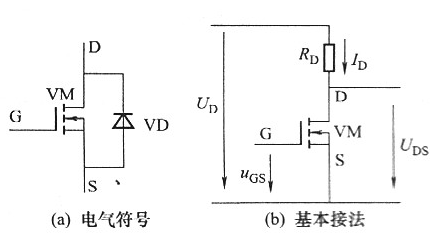

Power MOSFET全称为功率金属-氧化物-半导体场效应晶体管。其电气符号及根本接法如图所示。

PowerMOSFET有三个极，即源极（S）、漏极（D）和栅极（G）。控制信号“GS加于栅极和源极之间，改动UGS的大小，便可改动漏极电流ID的大小。由于栅—源极之间的阻抗十分大，因而控制电流能够极小，简直为0，所以驱动功率很小。器件内寄生有反向二极管，它在变频器电路中起续流维护作用。

①最大漏极电流IDM 是允许连续运转的最大漏极电流。

②击穿电压uDs 是指漏极与源极之间的击穿电压，也就是指管子在截止状态下，漏极与源极之间的最大维持电压。

③阈值电压UGS 是可以使MOSFET管子导通的最低栅极电压。该电压为2- 6V。实践运用时，栅极驱动电压应为（1.5-2.5）Ucs，即15v左右。

④导通电阻RON是MOSFET管子导通时，漏极与源极之间的电阻值。RON决议了管子的通态损耗。导通电阻RCN有正温度系数，即电流越大，RON的值也因附加发热而自行增大。因而它对电流的增加有抑止作用。这在器件并联应用时有自动平衡电流的效果。

⑤开关频率 MOSFET的开关速度和工作频率要比GTR高1-2个数量级。普通MOSFET的开关时间为几微秒至几十微秒，最高频率可达50kHz以上。
