静电保护器件ESD是什么?如何选型?

时间:2023-09-21 11:27来源:未知 作者:admin 点击:
在电路中,当系统没有干扰时,正常工作时, ESD 器件可以忽略不计,几乎不起作用。但是当外部 接口 电压超过ESD器件的击穿电压时,ESD器件就开始起作用,并将 电流 分流到地,保护

在电路中,当系统没有干扰时,正常工作时,ESD器件可以忽略不计,几乎不起作用。但是当外部接口电压超过ESD器件的击穿电压时,ESD器件就开始起作用,并将电流分流到地,保护后级敏感电子元件免受静电的损坏。咦,这里提及的“ESD器件”,指的是什么呢?ESD器件到底是什么东西呢?对于从事电子元器件行业的人来说,并不陌生。电子元器件可分为主动元器件和被动元器件,ESD器件就属于被动元器件的一种。


在行业内,对ESD器件的称法有很多种:静电保护器件、静电防护元器件、ESD静电保护元器件、ESD管、ESD保护管、ESD二极管、ESD静电保护二极管、ESD防护二极管、ESD、ESD保护器件、ESD防护器件、TVS二极管阵列、瞬态电压抑制二极管阵列、瞬态抑制二极管阵列等等。接下来,东沃电子从ESD模型、ESD器件选型技巧、ESD器件类型带您走进ESD器件世界!

ESD模型种类

√ 人体模型(HBM)ESD:为芯片生产、组装、运输过程而设计。

√ 带电装置模型(CDM)ESD:为芯片生产、组装、运输过程而设计。

√ IEC 61000-4-2 ESD:为日常使用设计。

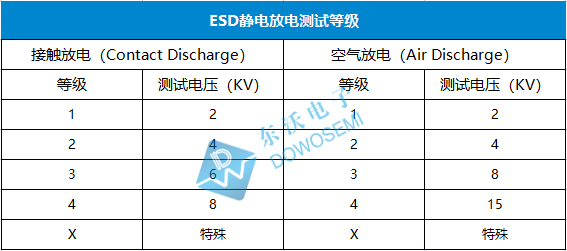

IEC 61000-4-2等级为日常接触等级,正常分为四级:

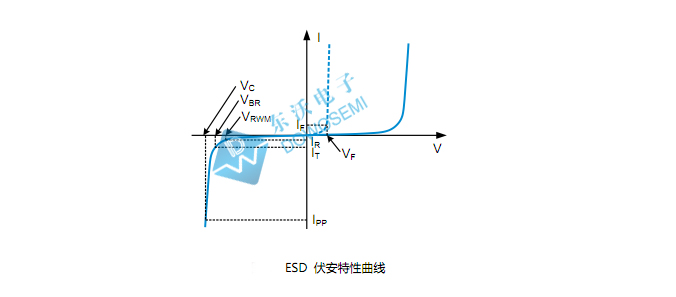

查看ESD器件规格书时,常会看到“IEC Compatibility (EN61000-4)”这项特性,在这里,东沃电子产品工程师需要跟您强调的是:ESD器件符合IEC 61000-4-2时,只代表ESD器件本身的防护,不代表后级电路能承受相应的冲击。钳位电压是衡量ESD器件保护电路系统的能力。钳位电压即当外部受到冲击,后级电路通过ESD器件后受到的冲击。

ESD器件选型技巧

1)计算接口信号幅值的范围来确定ESD器件的工作电压;

2)根据信号类型决定使用单向或者双向ESD器件。双向ESD器件具有对称的正负击穿电压,可用于有正负电压范围的任何接口。单向ESD器件,有正向的击穿电压,出现负压时立刻击穿,可用于只有正向电压范围的接口。

3)根据信号速率决定该接口能承受的最大寄生电容

4)根据电路系统的最大承受电压冲击,选择适合的钳位电压;

5)确保ESD器件可达到或超过IEC 61000-4-2 level4。

ESD器件类型

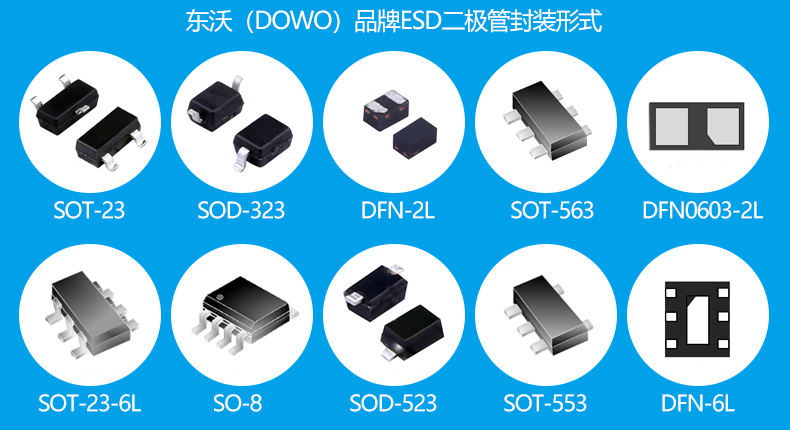

查阅“东沃电子ESD二极管产品选型手册”可知,ESD器件种类繁多,型号齐全,根据方向,可分为单向ESD和双向ESD;根据封装来分,有:SOT-23、SOT-23-6L、SOD-323(0805)、SOD-523(0603)、SOD-723、DFN1006-2L(0402)、DFN0603(0201)等等;根据电压来分,ESD器件工作电压大小一般是根据IC芯片电压设计的,有:2.5V、2.8V、3.3V、5V、8V、12V、15V、24V、36V等等。具体ESD器件型号,详见“东沃电子ESD二极管产品选型手册”。



全文完 (责任编辑:admin)
