硅稳压管稳压原理和参数介绍

时间:2024-04-07 11:58来源:[db:来源] 作者:admin 点击:
[db:摘要]

   硅稳压管是一种电子元件,它可以提供稳定的电压输出,从而控制电路中的电流。它的工作原理是,当电压施加到硅稳压管的输入端时,它会改变其内部的电流,从而控制电路中的电流。

  稳压管通常用于电源电路,它可以提供稳定的电压,以确保电路的正常工作。它还可以用于控制电路的输出电压,以确保电路的精确性和稳定性。

  硅稳压管具有低成本、高精度、高稳定性、低噪声、低漂移、高可靠性等特点,可以满足电路中对稳定电压的要求。

  稳压原理

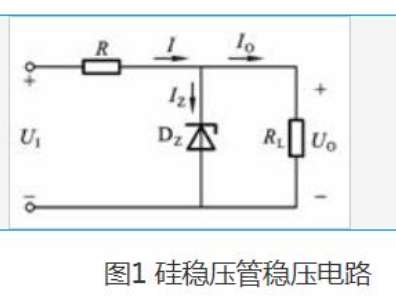

  硅稳压管稳压电路如图1所示。当稳压管作业在反向击穿状况时,假定输入直流电压有不坚决或负载发作改动,将会使UO有改动的趋势,这时Iz会发作剧烈改动,经过限流电阻R两头电压的改动来抵偿输入电压或负载的改动,然后抵达了安稳UO的意图。

  稳压管是一种特殊的二极管,伏安特性与二极管类似,但它的反向击穿特性很陡。所以稳压管通常工作于反向击穿状态来稳定直流电压。由于硅半导体的温度特性好,通常稳压管是用硅材料制成的,称为硅稳压管。

  硅稳压管通常工作在电路中,用于提供稳定的电压输出,以控制电路中的电流。

  主要参数

  ① 稳定电压:电流为规定值时,稳压管两端的电压。

  ② 最小稳定电流。

  ③ 最大允许工作电流和最大允许功率耗散,二者的关系为。

  ④ 动态电阻:在稳压范围内,。越小稳压管的稳压特性越好。

  ⑤ 温度系数: U

  Z > 6V时,为正值;UZ <4V时,为负值;UZ介于4V到6V之间时,可能为正,也可能为负。
