场效应管的工作原理、放大电路及作用

时间:2024-04-08 11:58来源:[db:来源] 作者:admin 点击:
[db:摘要]

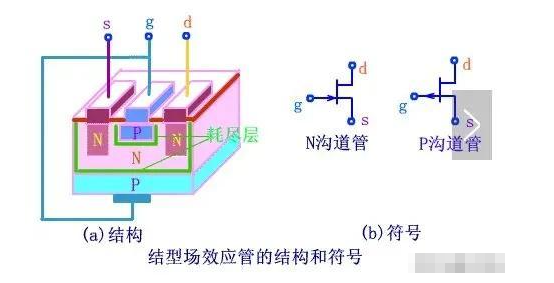

场效应晶体管(Field Effect Transistor缩写(FET))简称场效应管。主要有两种类型:结型场效应管(junction FET—JFET)和金属 - 氧化物半导体场效应管(metal-oxide semiconductor FET,简称MOS-FET)。

场效应管(FET)是利用控制输入回路的电场效应来控制输出回路电流的一种半导体器件,并以此命名。
场效应管有三个电极:D(Drain) 称为漏极,相当双极型三极管的集电极;G(Gate) 称为栅极,相当于双极型三极管的基极;S(Source) 称为源极,相当于双极型三极管的发射极。
场效应管的工作原理

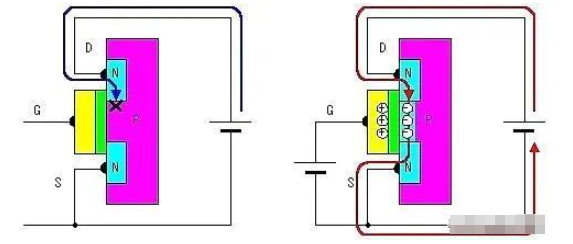

想必用过的人都觉得它的工作原理其实很简单,实际上就是一个压控原理。也就是依靠控制电场效应来改变导通沟道多数载流子的漂移运动而工作的。也就是说用微小的输入电压变化来控制大的沟道的导通。一般在栅极加一个9V左右的电压,就可以让该场效应管导通工作。

业内专业人士经常用“漏极-源极间流经沟道的ID,用以栅极与沟道间的pn结形成的反偏的栅极电压控制ID”这句话来描述场效应管工作原理。
场效应管的放大电路

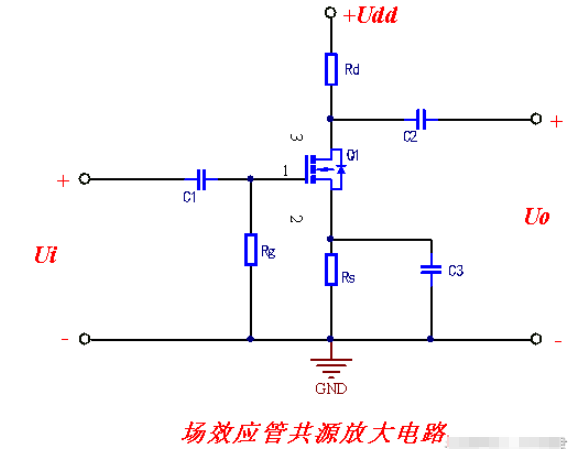

场效应管具有输入阻抗高、低噪声等特点,因此经常作为多级放大电流的输入级,与三极管一样,根据输入、输出回路公共端选择不同,将场效应管放电电路分为共源、公漏、共栅三种状态,如下图是场效应管共源放大电路,其中:Rg是栅极电阻,将Rs压降加至栅极;Rd是漏极电阻,将漏极电流转换成漏极电压,并影响放大倍数Au;Rs是源极电阻,为栅极提供偏压;C3是旁路电容,消除Rs对交流信号的衰减。

场效应管的作用
1.场效应管可应用于放大。由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器。
2.场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。
3.场效应管可以用作可变电阻。
4.场效应管可以方便地用作恒流源。
5.场效应管可以用作电子开关。
综合整理自百度百科、头条号大年君、 头条号清水夏日
