常见电源管理芯片有几种?典型 开关电源 电路图 常见电源管理芯片有以下几种: AC/DC电源IC。这种开关电源控制芯片里面有低电压控制电路及高压开关晶体管。 DC/DC电源IC。这种电源I

常见电源管理芯片有几种?典型开关电源电路图
常见电源管理芯片有以下几种:

AC/DC电源IC。这种开关电源控制芯片里面有低电压控制电路及高压开关晶体管。

DC/DC电源IC。这种电源IC内有升压/降压调节器,还有一种称作电荷泵的电路能。

PWM/ PFM控制IC。为脉冲频率调制和/或脉冲宽度调制控制器,用于驱动外部开关。

线性调制IC(如线性低压降稳压器LDO等)。包括正向和负向调节器,低压降LDO调制管。  电池充电和管理IC和MOSFET或IGBT的开关功能ic等。

常见电源管理芯片有几种?典型开关电源电路图

开关电源控制芯片也叫电源管理芯片,简称电源IC。有了它使得开关电源在制造性能上有了明显的提升,电路设计更加简单,体积大大缩小,保护功能更完善,工作性能更加稳定,检修起来也比以前省时省力。

开关电源原理是先把100-240V的交流市电整流成高压直流电,然后用功率开关三极管或MOS把直流变成很高频率(一般几十khz~几百khz)的方波交流电.再用开关变压器降压,最后用二极管整流成需要电压的直流电。开关电源控制芯片作用有:产生高频频率,控制开关管产生方波交流电,稳定输出电压,以及过流过温保护等。

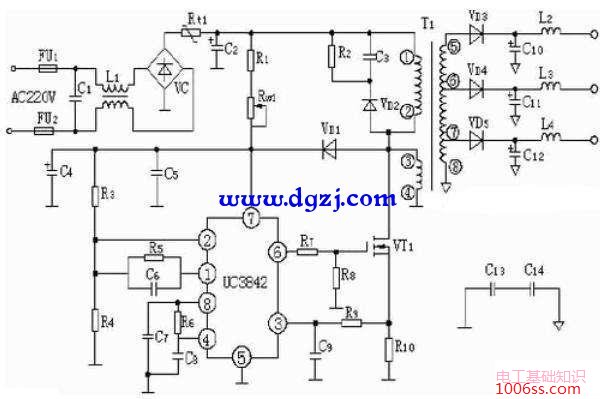

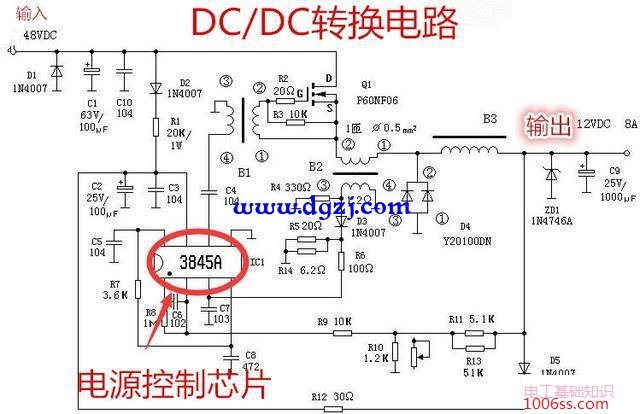

下面是一个典型开关电源电路图,图中uc3842就是开关电源控制芯片。
