电子电路中常见的电容并联电阻环节的作用

时间:2021-10-14 08:22来源:未知 作者:admin 点击:
电容 并 电阻 不管在强电电路中还是在 弱电 电路中都能够见到这种连接方式。下面我先说一下在 电子 电路中常见的电容并联电阻环节的作用。我们经常会看到在以 三极管 组成的放大

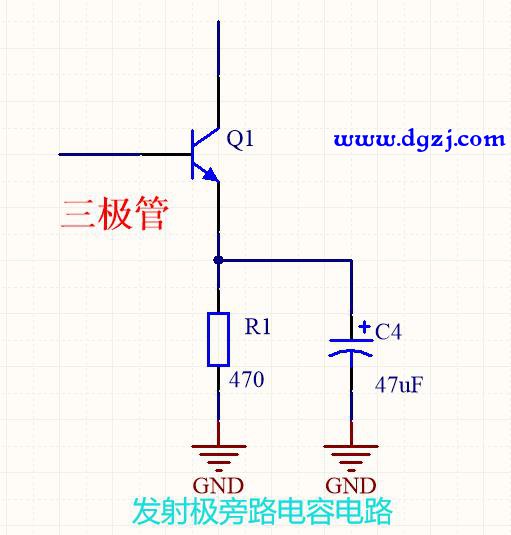

电容电阻不管在强电电路中还是在弱电电路中都能够见到这种连接方式。下面我先说一下在电子电路中常见的电容并联电阻环节的作用。我们经常会看到在以三极管组成的放大电路中,在三极管发射极回路中都要串接一只阻值不是很大的电阻,常常会在这只电阻的旁边并联一个电解电容,如下图所示。

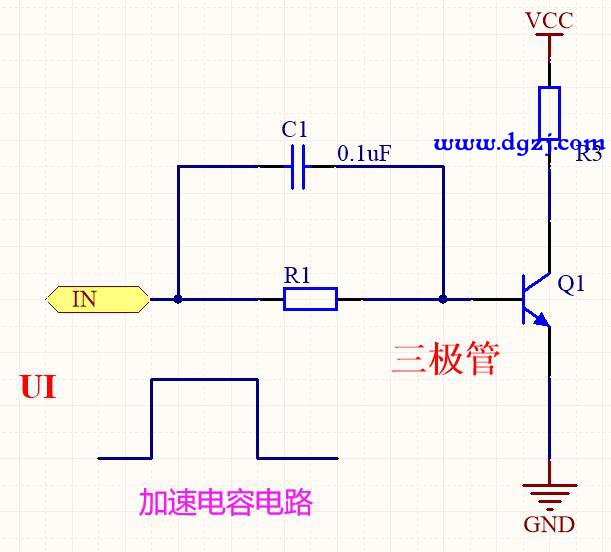

这种RC并联方式的电路我们叫它三极管发射极旁路电容电路,在这个电路中,电解电容C4起着对发射极交流信号旁路的作用,在交流信号中对电阻有着短接作用。它的电阻在这条支路中起着一个直流负反馈的作用,交流信号被电解电容短接掉了。在电子电路中我们还会见到另一种连接方式,那就是在三极管的基极上一个电阻并联一个电容,如下图所示。

这种电路在用三极管去放大脉冲信号时比较常用,在上面电路中,这个C1电容起到加快三极管Q1导通和截止速度的,我们也叫它加速电容。这种电路的形式主要用在脉冲放大电路中或者在电子开关电路中。

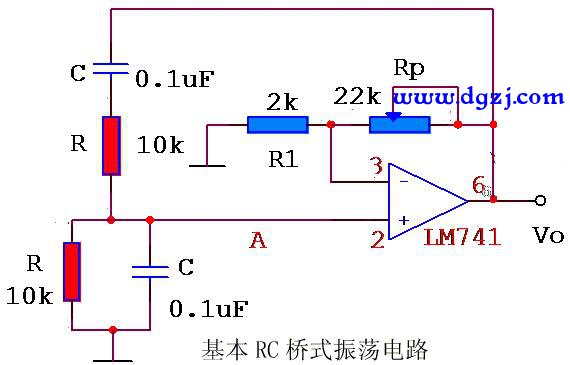

我们在学习模拟电路中,会接触到振荡电路时,会接触到RC正弦波震荡电路,如上图所示,其中就有RC组成的选频回路,上面的这个电阻R和电容 C就起到选频振荡的作用了,其振荡频率为f=1/2πRC,我们也叫它RC桥式振荡电路。

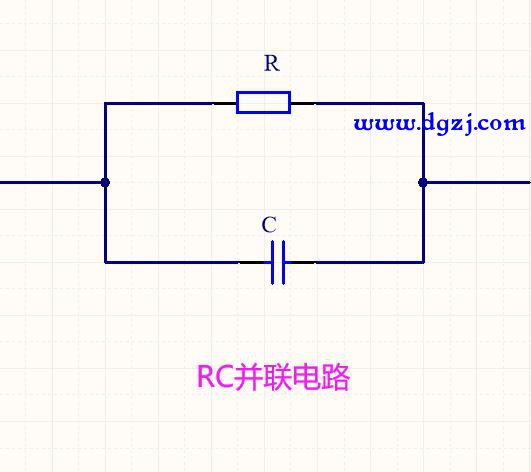

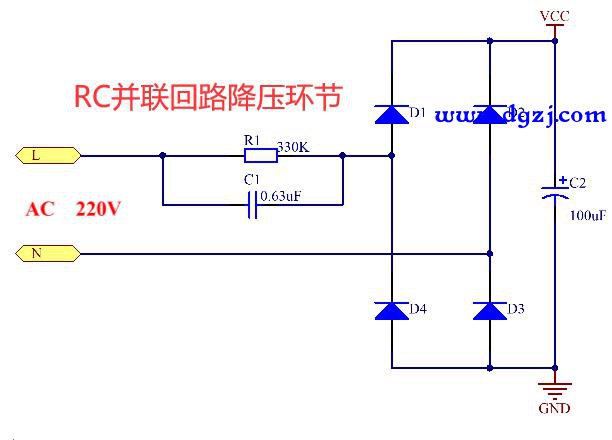

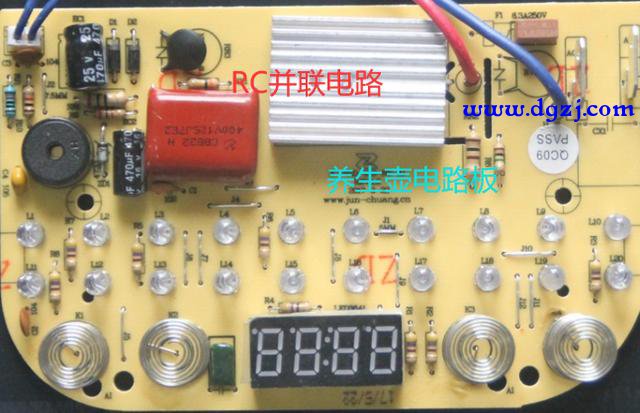

因此在电子电路中,这种由电阻R和电容C组成的电路称为阻容电路,也叫RC并联电路。这种形式的电路可以用在直流电路中,也可以用在交流电路中;可以用在弱电电子电路中,也可以用在强电电路中,比如我在维修养生壶、LED灯电源电路中就会碰到这种RC并联回路环节,它们在电路中主要起到降压作用,如下图所示。

在电路中电容C1和R1起到降压作用,当有交流电220V通过电容C1时会产生容抗,也能够起到限制电流的作用,根据计算可知,这个电容C1的大小会决定着负载上的电压,起到降压和限流作用;电阻R1的作用是可以将降压电容C1上的残存电荷释放掉,起到放泄电阻的作用。

一般这个电阻比较大,电容会根据电阻的大小进行匹配,其容量范围在0.47微法到2微法之间,耐压值要达到400以上为好。我们通过盘点看可以看出,RC电路有并联的形式,也有串联的形式,它在电路中所起的作用是多样的,这需要根据具体电路来分析才能知道其具体作用。
