触控电路图工作原理

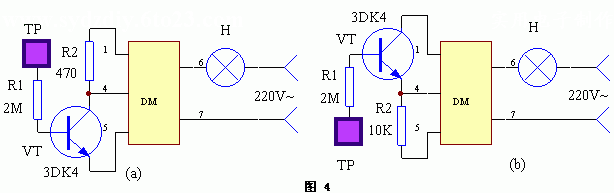

该装置应用电路工作原理如下图（a）、（b）。在（a）中，当无人触及金属片TP时，三极管VT截止，控制器DM的④脚处于高电平状态，信号灯H点亮。一旦有人触及金属片TP时，三极管VT导通，导致控制器DM的④脚电压下降，H减光直至熄灭。（b）也是一种触控器，它的功能正好所（a）所示相反，它是即触即亮型。
