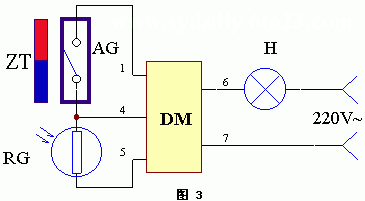

　该装置应用电路工作原理如图3。它可用于仓库、办公室或其它场所作开门灯之用。当永久磁铁ZT与干簧管AG靠得很近时，由于磁力线的作用，使AG内两触片断开，控制器DM的④端无电压，照明灯H中无电流通过，故灯H熄灭。一旦大门打开，控制器DM开通，H点亮。

　　白天由于光照较强，光敏电阻RG的内阻很小，即使AG闭合，R与RG的分压也小于1.6V，故白天打开大门，H是不会点亮的。夜晚相当于RG两极开路，故控制器DM的④端电压高于1.6V，H点亮。RG可用MG45－32非密封型光敏电阻，AG可作Φ3－4mm的干簧管（常闭型）。
