三菱PLC实现一个开关控制一个灯的亮或者灭，可以有两种方法。
第一，可以用带自锁功能的按钮开关。这个控制最简单，而且不需要PlC。
第二，可以用复位按钮开关（不具备自锁），这个需要接PLC。复位开关作为PLC的一个输入信号开关如X0，灯作为PLC的一个输出负载如Y0。通过编写梯形图程序，来实现一个开关控制灯的亮灭。现在以三菱PLC为例：

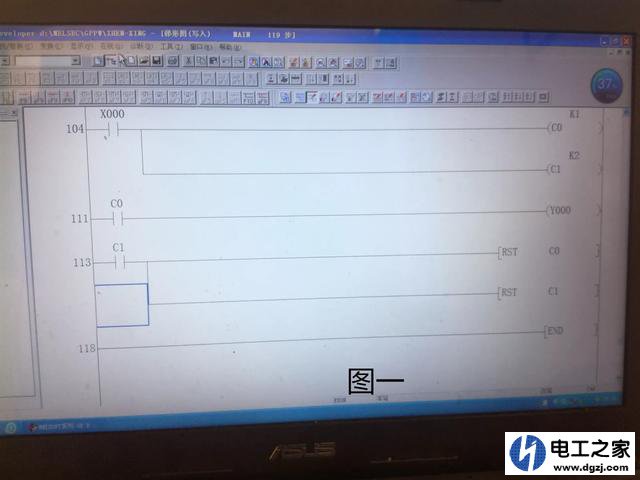

（1）通过程序里的两个计数器C0和C1来实现。计数器C0的计数K设定值为1即K1，计数器C1的计数器K设定值为2即K2。当开关X0闭合一次，计数器C0接通一次并且计一次数K值由零变为1，C0常开触点闭合，Y0通电，灯亮；同时，计数器C1也计一次数K值由零也变为1，但是，由于C1的K值设定的是2即k2，所以，计数器C1还没接通；当再按开关又X0闭合一次，计数器C1又计数一次为2即达到K2，这时，C1计算器通电，常开触点C1闭合，计数器C0、C1复位，计数清零即K1和K2均为零，计数器C1和C0均断电，其对应的常开触点也断开，Y0失电，灯灭。如此，反复就可以控制灯的亮灭。梯形图程序如图一。
（2）还有一种就是利用三菱PLC程序中的左移位指令即SFTL指令。这里就不细说。

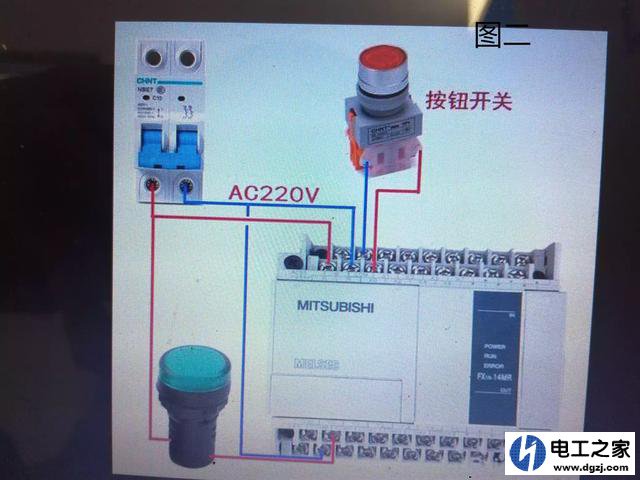

（3）实物简易接线图如图二。这里选用的三菱PLC的电源是交流220伏，输出是继电器输出，选择10个点的输入输出就足够了。
