怎么从plc输入端取24v电压

时间:2022-04-01 10:10来源:未知 作者:admin 点击:
我刚好今天接了一个,在这里给您讲下 有些plc 他的输入或输出端是带有24v电源的,这个24v电源是为了给三线制或者五线制 传感器 用的,像我今天接的三菱fx2n 在它的220v电源旁边有个

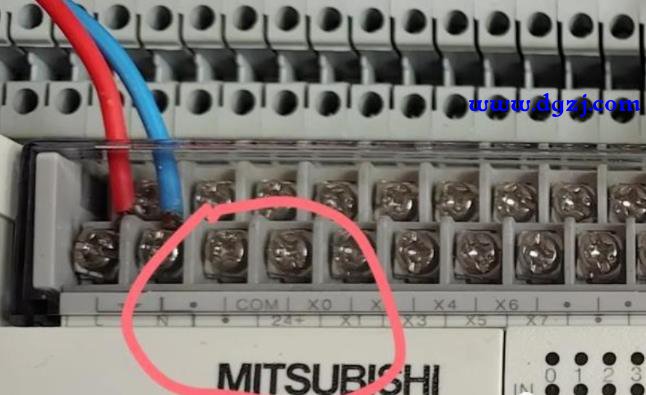

我刚好今天接了一个,在这里给您讲下 有些plc 他的输入或输出端是带有24v电源的,这个24v电源是为了给三线制或者五线制传感器用的,像我今天接的三菱fx2n 在它的220v电源旁边有个24+和com 就是自带的一个24v输出电源,24+就是正极,com就是负极也叫0v,需要用的话直接从这里取就行,下面图片我画圈的就是。


但是一般这种plc自带的24v电源功率都不会很大,如果接几个接近开关、传感器或者一些小功率的东西还行,如果接功率大一点的或者比较多的话,就必须要外接24v电源了,还有距离太远也不行,因为接的太多或者距离太远它会产生电压降 照成plc的一些故障,还有其他一些plc也是带有24v电源的。 (责任编辑:admin)
