家用配电箱如何配置?所配断路器有何用途
家用断路器一般是微型断路器，通常选用 DZ47 系列。建议家用配电箱配置如下 ( 从左至右 )：
① 总控断路器选用 2P 63A 空气开关；

② 电涌保护器；

③ 自复式过欠压保护器 （220V 63A）

照明和插座回路全部选用 2P漏电保护器：

④ 照明回路 2P 16A 漏保；⑤ (客厅、卧室 ) 插座回路 2P 16—20A 漏保；⑥ ( 厨房 ) 插座回路 2P 20—32A 漏保；⑦ ( 卫生间 ) 插座回路 2P 16—20A 漏保；⑧ 电热水器插座回路 2P 20A 漏保；⑨ 空调回路 ( 一台空调一个回路 ) 2P 20—32A 漏保。
附：如果配电箱空间不足，可用 1P+N 漏保代替 2P 漏保。

那么，以上各种断路器的作用是什么：

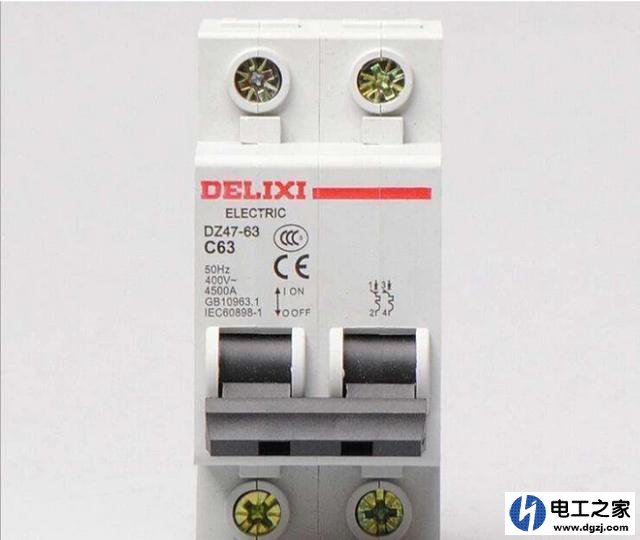

① 2P空气开关，它是一种只要电路中的电流超过额定电流时，因发热使双金属片弯曲而导致开关脱扣切断电源的开关；作为总控，保护电路不因过大的电流而烧毁，只起到保护电路的作用；其实是过流保护。线路短路和负载过大都会引起过流。

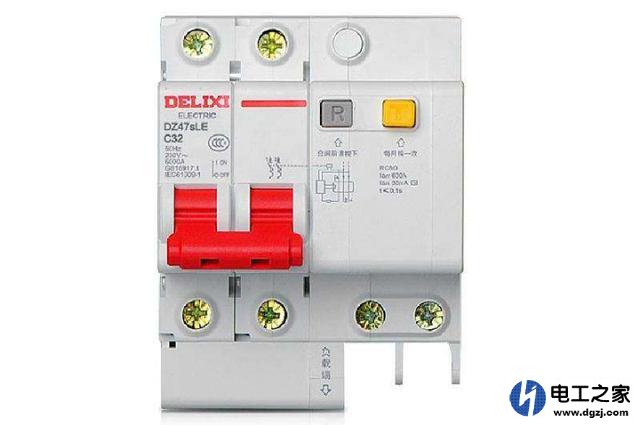

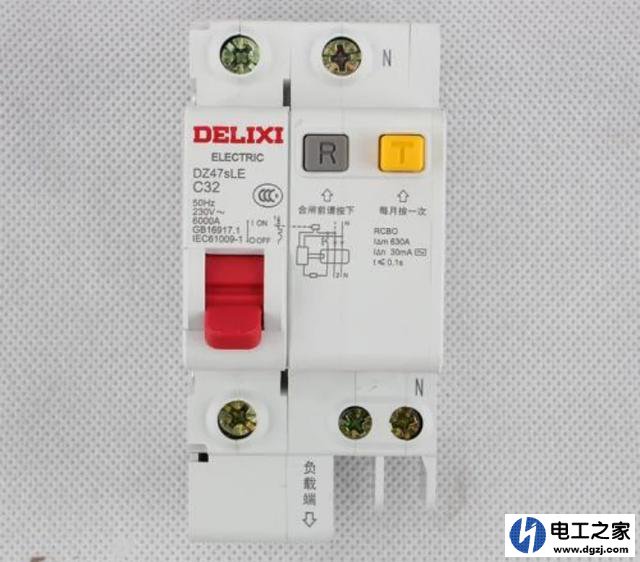

② 2P 漏电保护器的作用是，解决漏电问题，比如人体触电，电流通过人体流到大地，一般超过 30毫安，漏保就会切断电源，从而避免电流对人体的伤害。因此，作为照明和插座回路的断路器，可以有效避免灯具和插座上的用电器（包括电热水器和空调）因漏电对人体造成的伤害。（1P+N 漏保和 2P漏保的原理、功能相同，只不过 1P+N 漏保仅切断火线，因此，火线和零线不能接反。）
因此，空气开关和漏电保护器只是对电流进行监控。

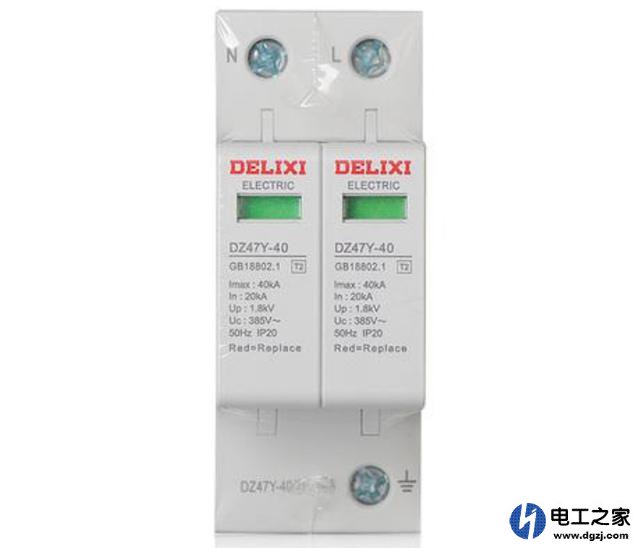

③ 电涌保护器，也叫防雷器，当电气回路中因外界的干扰突然产生尖峰电流或电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其它设备的损害；它对间接雷电和直接雷电影响，或其它瞬时过压的电涌进行保护；它是一种过压保护。

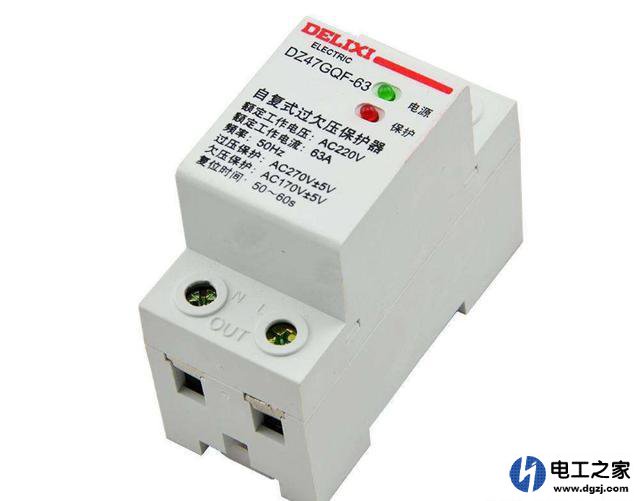

④ 自复式过欠压保护器，当线路中过电压和欠电压超过规定值（额定电压的 10%）时能自动断开，并能自动检测线路电压，当线路中电压恢复正常时能自动闭合的装置；尤其当输入电压突升，轻则能防止电器烧坏，重则能避免电器烧毁、爆炸、起火等直接威胁生命财产安全的事故发生。
因此，浪涌保护器和过欠压保护器的主要作用是就是对电压进行全面监控。
综上所述，空气开关、漏电保护器、浪涌保护器和过欠压保护器，是配电箱不可或缺的装置。只有由这四种断路器配置而成的配电箱，才能全方位地保护人身和财产安全。
