通过将吸电流负LDO配置为正电压灌电流，可以构建一个低压电源（1.3V）来端接PECL逻辑线路。

高速电信中使用的正发射极耦合逻辑（PECL）需要奇数电源电压：正VCC为+3.3V，终止电压（VTT）等于VCC -2V = +1.3V。VTT 电源相对于 VCC 进行调节，并且必须能够吸收电流。

大多数正低压差（LDO）稳压器不能吸收电流。负LDO是为此目的而设计的，但通常提供负电压。

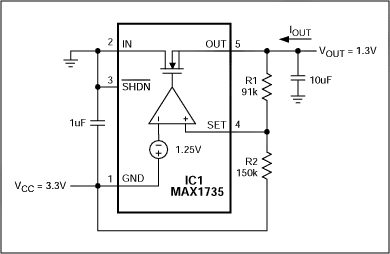

图1所示为针对正电压操作而修改的吸电流负LDO。GND 引脚连接到 VCC，IN 连接到地。这些连接允许负LDO作为正电压吸收器工作，其中VSET上的电压等于VCC -1.25V：

图1.所示连接使负输出LDO（具有固有的电流吸收能力）能够产生正输出电压。

输出电压相对于VCC进行调节。该特性非常适合PECL端接应用，因为它需要输出电压来跟踪VCC电源。最大输出电流受内部保护电路（约400mA）和封装功耗额定值（约550mW）的限制。对于需要更高输出电压或更高电流（或两者兼而有之）的应用，您可以添加串联二极管来耗散部分功率（图 2）。您可以根据需要添加任意数量的二极管来耗散功率，但OUT（引脚5）处的电压必须保持至少高于地电位300mV（IN，引脚2）。

图2.要在超过IC1内部或封装功耗额定值的电压或电流下工作图1电路，请如图所示添加功耗二极管。
