一、引言

随着Intel第十一代Tigerlake，第十二代Alderlake CPU的推出，大部分新上市的电脑都支持DP1.4,具备8K输出的能力。另外显示端的SONY,三星,LG 等一线厂商也陆续推出自家的8K 显示产品，8K市场正逐步火热。通常电脑端输出DP信号，而显示端的SOC需要HDMI信号，两者之间连接需要一个协议转换器，谱瑞PS196就是为此应用而来。

二、谱瑞PS196介绍

PS196是一个DisplayPort2.0到HDMI2.1的协议转换器，通过DisplayPort链路接收视频和音频流，转换为HDMI的TMDS或FRL信号。DP端支持4通道，高达8.1Gbps链路速率。HDMI端支持 TMDS或FRL输出。在HDMI2.1 FRL模式下，支持高达每通道12Gbps的数据速率，利用DSC直通模式，使输出显示分辨率高达10K@50Hz。在HDMI TMDS模式下，数据通道速率最高达6Gbps，输出分辨率最高达4K*2K/60Hz @24 bit色彩深度。亦可输出1080p/120Hz的3D视频。PS196支持DSC1.1/1.2a压缩视频流传输，利用FEC解码和编码，确保压缩视频流可靠传输。

► 场景应用图

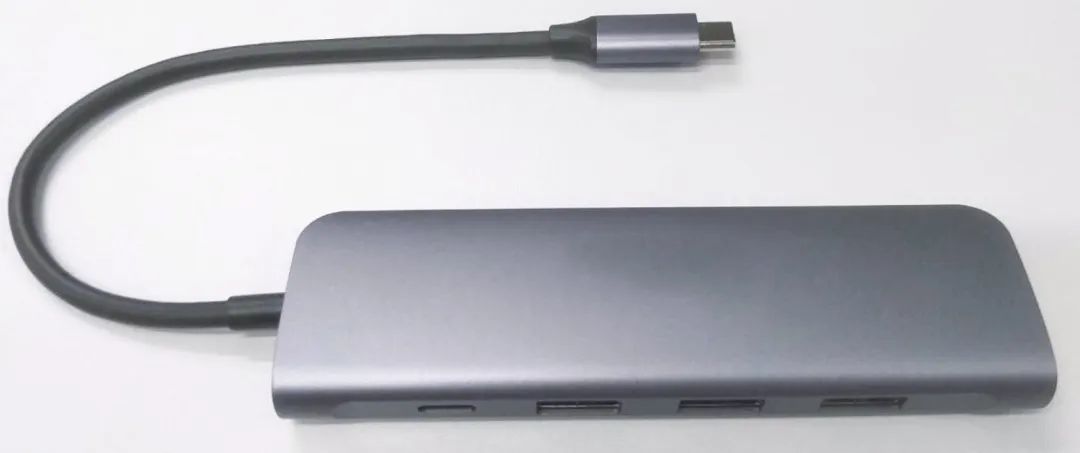

► 产品实体图

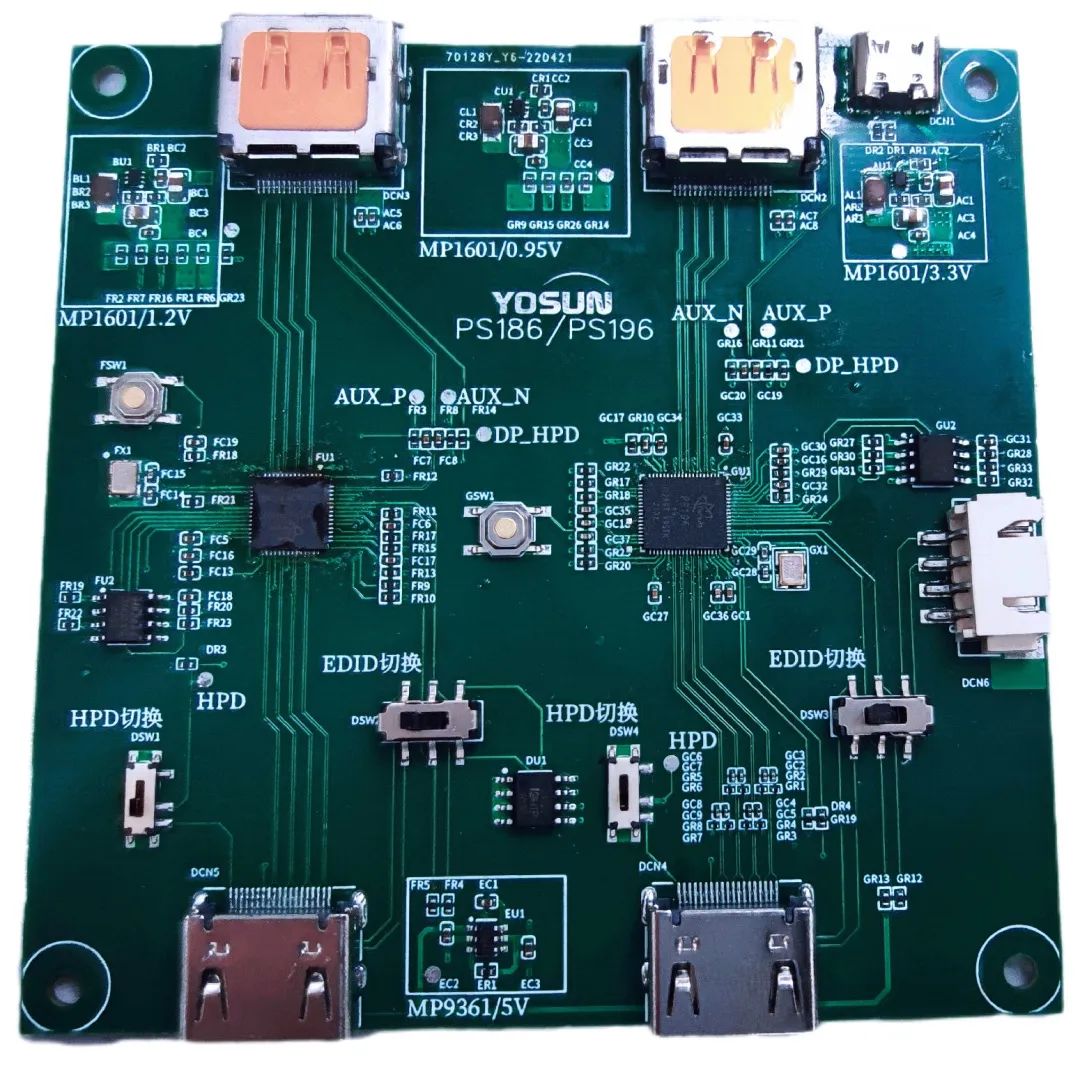

► 展示版照片

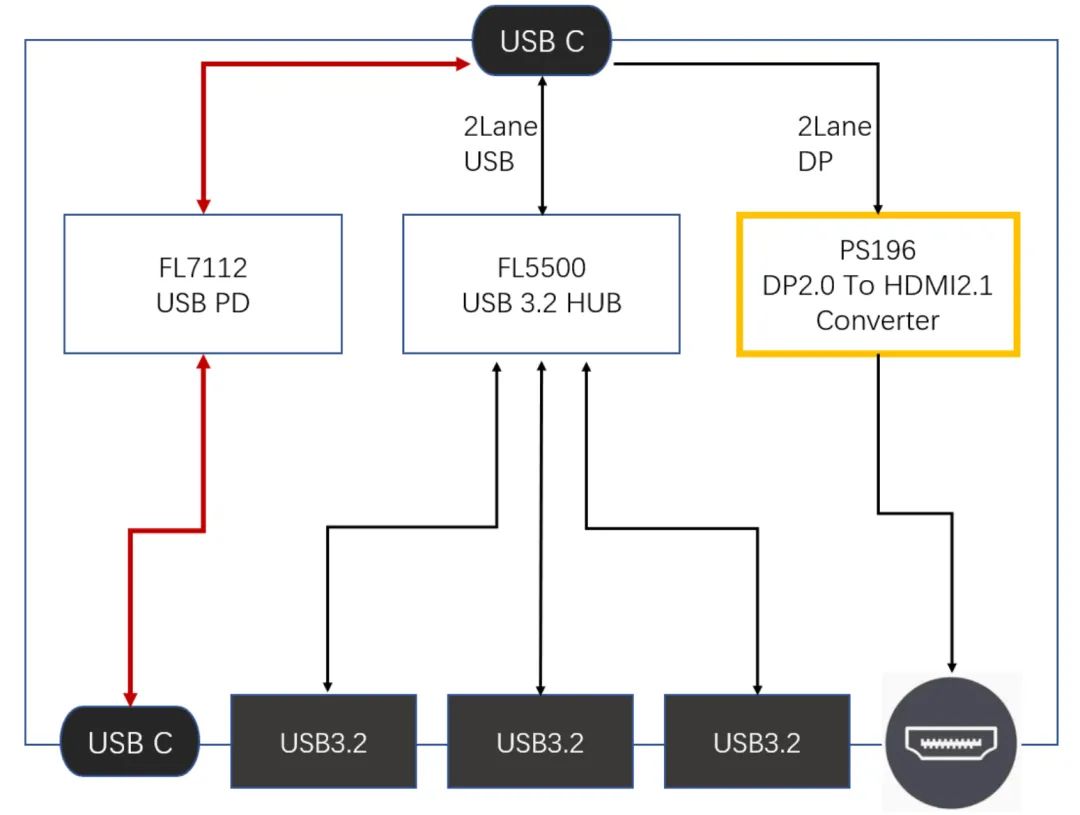

► 方案方块图

► 核心技术优势

谱瑞PS196符合VESA DisplayPort v2.0 与 HDMI v2.1规范， 在DP接收端可支持四组HBR3( 8.1Gbps)速率工作的通道，且支持视频压缩传输技术，能在DP接收端直接译码或传送压缩数据至HDMI 输出。而HDMI输出端则包含四组支持FRL协议的通道，每组通道以12Gbps传输速率工作，借助视频压缩技术可支持最高达10K的显示分辨率。HDMI输出端同时也向下兼容至HDMI2.0 或更早期的版本，在兼容模式下能提供最高6Gbps传输速率的TMDS信号。现行的HDMI2.1规格能支持可变刷新率(VRR)，快速媒体切换(QMS)，与自动低延迟模式(ALLM)，以增强其更新率与低延迟功能。

PS196集成了Arm Cortex-M4处理器，可实现完全自主操作，具有强大的系统兼容性和互操作性。固件存储在外部SPI ROM，可以通过Parade windows AUX-updater来更新固件。PS196完全支持HDCP 1.4和HDCP 2.3的内容保护，包括HDCP中继功能，集成了HDCP 的接收和发送密匙。

► 方案规格

DP2.0 接收端

 支持DP2.0规范 RBR,HBR,HBR2,HBR3

 支持数字内容保护HDCP2.3和HDCP1.3

 支持VESA 视频压缩标准(DSC)1.1/1.2a

 支持通过AUX通道侦测DP源端

 支持DP输入端口通道调换，极性调换

 支持HBE(Horizontal Blanking Expansion)

 支持Adaptive sync Video

 支持 CEC-Tunneling over AUX

HDMI发送端

 支持HDMI2.1规范,TMDS速率达6Gbps，FRL速率达12Gbps

 支持HDCP2.3 和 HDCP1.4

 支持DSC pass-through mode

 支持输出Scrambing，降低EMI/RFI

 支持FRL FFE

 支持静态和动态HDR

 支持多达8个通道的16 /20 /24位音频，高达192kHz的采样频率

 支持IEC 60958 L-PCM、IEC 61937压缩音频和32-ch L-PCM 3D音频。

 支持VRR (Variable Refresh Rate)、QMS (Quick Media Switch)、ALLM (Auto Low Latency Mode)、DALS (Dynamic Auto Lipsync)

 支持DVI输出格式
