mos管三个引脚怎么区分

时间:2023-06-04 11:26来源:未知 作者:admin 点击:
MOS管是一种 电子 元件,它可以 控制电路 中的 电流 ,具有较高的控制精度和较大的控制范围。MOS管的原理是,当电压施加到MOS管的控制端时,MOS管的漏极就会发生变化,从而控制电路

  MOS管是一种电子元件,它可以控制电路中的电流,具有较高的控制精度和较大的控制范围。MOS管的原理是,当电压施加到MOS管的控制端时,MOS管的漏极就会发生变化,从而控制电路中的电流。

  MOS管的英文全称叫MOSFET(Metal Oxide Semiconductor Field Effect Transistor),即金属氧化物半导体型场效应管,属于场效应晶体管中的绝缘栅型。因此,MOS管有时被称为场效应管。在一般电子电路中,MOS管通常被用于放大电路或开关电路。而在板卡上的电源稳压电路中,MOSFET扮演的角色主要是判断电位。

  MOS管的型号和功率可以从其外壳上的标签上看出。一般情况下,MOS管的型号和功率都会标明在外壳上。

  MOS管的三个引脚分别是Gate(G)、Source(S)和Drain(D)。Gate(G)引脚是晶闸管的控制引脚,通过控制Gate(G)引脚的电压来控制晶闸管的导通和关断;Source(S)引脚是晶闸管的输入引脚,通过Source(S)引脚可以输入电流;Drain(D)引脚是晶闸管的输出引脚,通过Drain(D)引脚可以输出电流。

  MOS管可以通过测量其阻值来判断是N型还是P型。如果阻值较大,则表明是N型;如果阻值较小,则表明是P型。

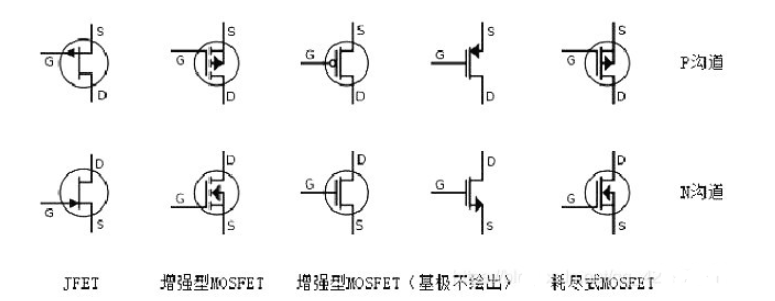

  在电路图中N沟道的MOS管箭头是向内侧指向,P沟道的箭头是向外侧指向的。


  N沟道的测量方法是:万用表打到二极管档,红表笔接s极,黑表笔接D极,测到400到800的阻值就可以判断这个MOS管是N沟道的。p沟道的测量方法是:万用表打到二极管档,红表笔接D极,黑表笔接s极,测到400-800的阻值可以判断这个MOs管是p沟道的。

  (用表笔二极管档测s极和D极的一组数值(600-800)红S黑D是N沟道黑S红D是P沟道)。

  MOS管封装形式

  MOSFET芯片在制作完成之后,需要给MOSFET芯片加上一个外壳,即MOS管封装。MOSFET芯片的外壳具有支撑、保护、冷却的作用,同时还为芯片提供电气连接和隔离,以便MOSFET器件与其它元件构成完整的电路。按照安装在PCB 方式来区分,MOS管封装主要有两大类:插入式(Through Hole)和表面贴装式(Surface Mount)。插入式就是MOSFET的管脚穿过PCB的安装孔焊接在PCB 上。表面贴裝则是MOSFET的管脚及散热法兰焊接在PCB表面的焊盘上。

  文章综合KIA半导体、日月辰
