平滑后的DC/DC转换(稳定化)方式-反激式

时间:2023-06-03 11:27来源:未知 作者:admin 点击:
图17 反激方式是常使用在至100W左右的 开关电源 上的方法。本稿的开始也以反激方式为例进行说明。 反激方式分有自励型的RCC(Ringing Choke Conver te r)、他励型的PWM型、利用共振技术RCC准

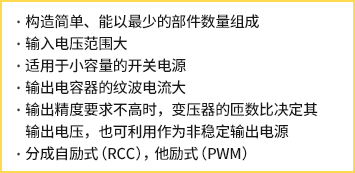

图17

反激方式是常使用在至100W左右的开关电源上的方法。本稿的开始也以反激方式为例进行说明。

反激方式分有自励型的RCC(Ringing Choke Converter)、他励型的PWM型、利用共振技术RCC准谐振型等3种。RCC型主要用在系统的辅助电源等小功率用途,但相较于PWM型,设计略为复杂,近年PMW型内置MOSFETIC较普遍,小功率用途上较常采用PWM型。准谐振型是利用专用的IC进行控制,但噪声比PWM低且损耗也较小,因此部分应用会采用准谐振型。

在AC/DC转换时,开关方式的AC/DC转换较常使用,还可以用变压器方式。但是,和线性稳压器相比,反激式的部件多且成本高,限用于必须绝缘时。

反激式的特征是构造简单、部件数量少。

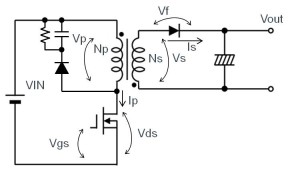

图 18:反激方式(连续模式时)

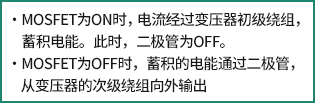

图19

不太要求输出精度的应用,能利用变压器的匝数比粗略设定输出电压,也可以作为非稳定输出电源使用。为了能稳定输出,必须增加控制开关用晶体管的电路。

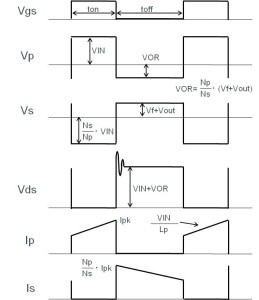

图20:反激方式各部的波形

其他还有输入电压范围大等优点,但也存在着较大的峰值电流,会流向开关元件、二极管、输出电容器的缺点。利用光耦合器隔离二次侧(输出)端的反馈,如此一来就能形成绝缘电源了。

关于反激式的基本工作以图18说明。MOSFET为ON时,电流经过变压器初级绕组,蓄积电能。此时,二极管为OFF。MOSFET为OFF时,蓄积的电能通过二极管,从变压器的次级绕组向外输出,之后再经由整流/平滑,产生DC电压。上述工作模式也称为ON/OFF方式。各部的波形如图20所示。
