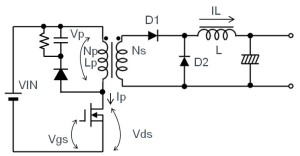

图 21:正激方式

正激方式是构造较简单，容易控制，非常普遍的方式之一。

其特征是输出功率比反激方式大，但必须加装电感和续流二极管（转流二极管：D2）。此外，和反激式相同，能利用光耦合器隔离二次侧的反馈，形成绝缘电源。

图22

工作模式如下。MOSFET为ON时，二极管D1为ON，经由电感供给电流至负载端。MOSFET为OFF时，蓄积在电感的电能经由二极管D2供给电流至负载端。各部的波形如图23所示。

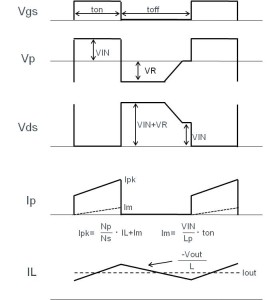

图23:正激方式 各部的波形

正激方式只会单向激磁变压器，在晶体管为OFF时，必须释放（复位）蓄积在变压器的电能。也因此必须装上复位（缓冲）电路（图21中位于变压器一次侧的RCD）。复位电路一般是由电阻/电容器/二极管组成，但基本上仍会损耗电能，因此变压器的利用效率也不算高。

而在启动复位后，会施加DC输入电压1.5～2倍的电压至开关用晶体管上（图22的Vp和Vds的波形的VR）。最近能量，损耗和Vds。该电压经由缓冲的电阻和电容器转换。最近，开始结合主动箝位电路，通过再生必须复位的电能，减轻损耗和Vds。

图 24

此外，降压时因一次侧电流少，停留在线圈的电能也没那么大，只是一但用在升压上，一次侧的电流就会变大，停留在线圈的能量将是电流的二倍，而因为复位电路所损耗的电能也会跟着变大。因此，本电路虽然可以用在降压上，但却几乎不会用来升压。

AC/DC转换主要采用开关方式。虽然能够使用变压器方式，但和反激方式一样，限用于必须绝缘等时候。
