A/D与D/A转换器仿真实验 一、实验目的 二、实验内容 1、输出电流型R/2R电阻网络D/A数模转换器

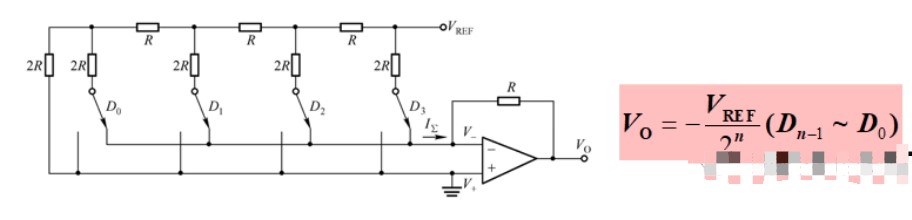

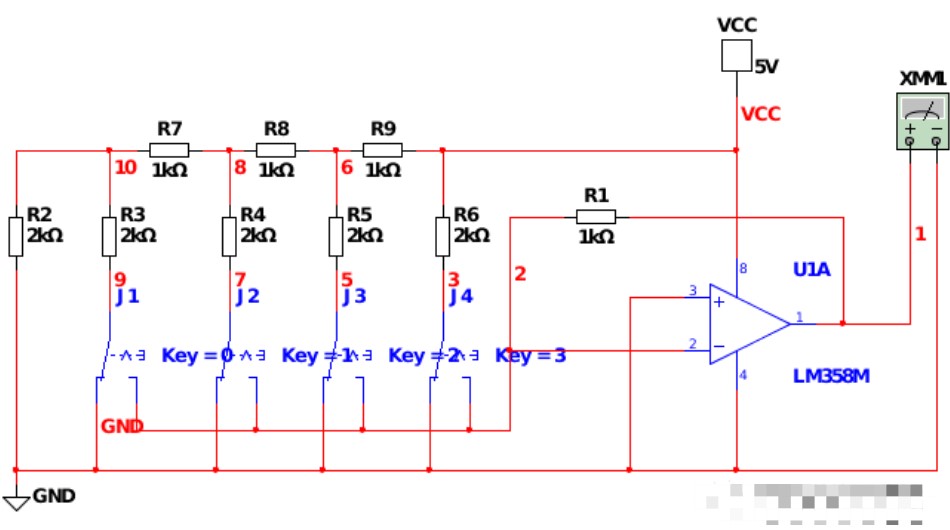

实验电路如图1所示。 图1 输出电流型R/2R电阻网络D/A(数模)转换器电路 表1 R/2R网络表格 输入数字量输出模拟量实测值VO/V输出模拟量理论值VO/VD3D2D1D0 00000.00200001-0.310-0.3130010-0.622-0.6250011-0.934-0.9380100-1.247-1.250101-1.559-1.5630110-1.872-1.8750111-2.184-2.1881000-2.497-2.51001-2.809-2.8131010-3.121-3.1251011-3.433-3.4381100-3.746-3.751101-4.058-4.0631110-4.371-4.3751111-4.683-4.688

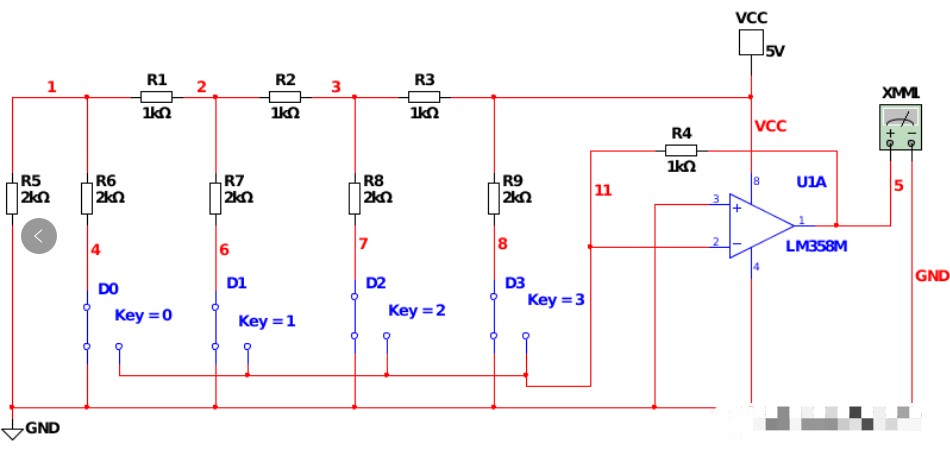

图1 输出电流型R/2R电阻网络D／A（数模）转换器仿真电路
2、集成DA转换器 图2数模转换器电路，从输入数字量的最低位（D0）起，逐位置1（接高电平），对应测出模拟输出电压U0的值，把结果记入表2中，并与理论值进行比较。

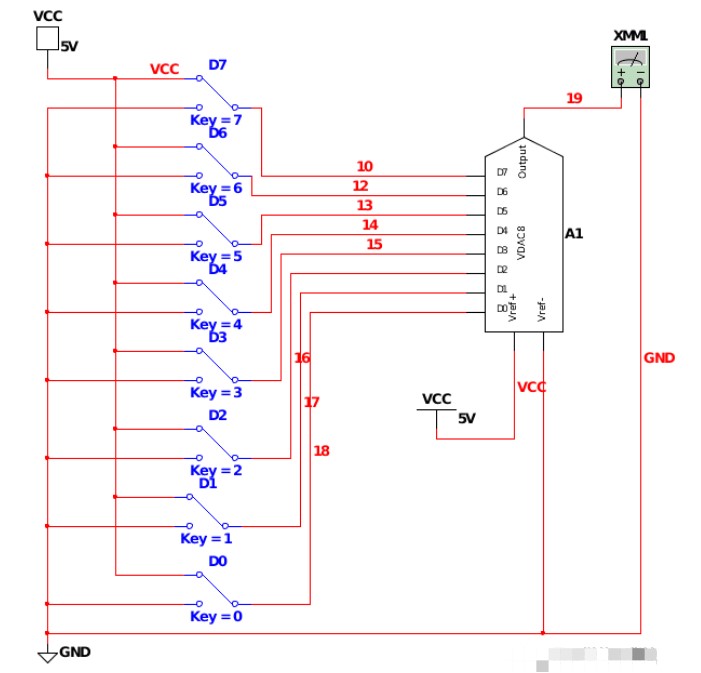

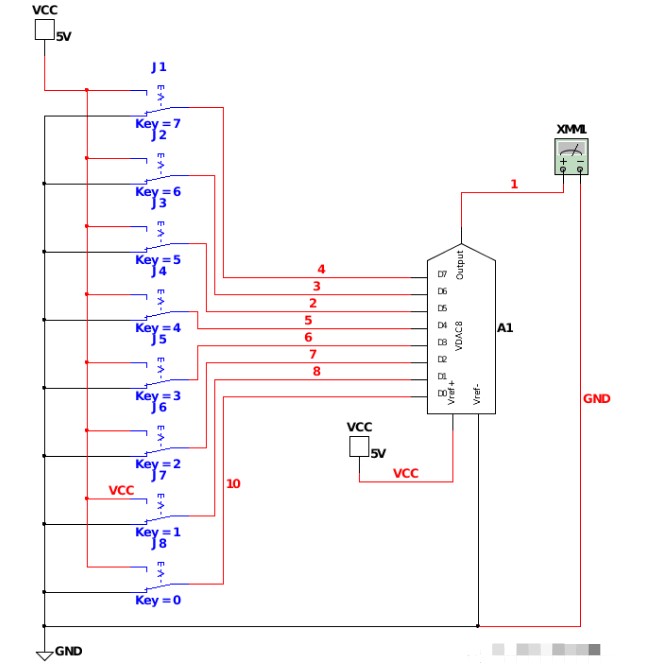

图2 集成DAC转换器仿真电路 表2 集成DAC转换电路表格 输 入 数 字 量输出模拟量UO/VD7D6D5D4D3D2D1D0实测值理论值0000000000000000010.0390.039000000110.0780.078000001110.1560.156000011110.3130.313000111110.6250.625001111111.251.25011111112.52.51111111155
3、并行AD转换器

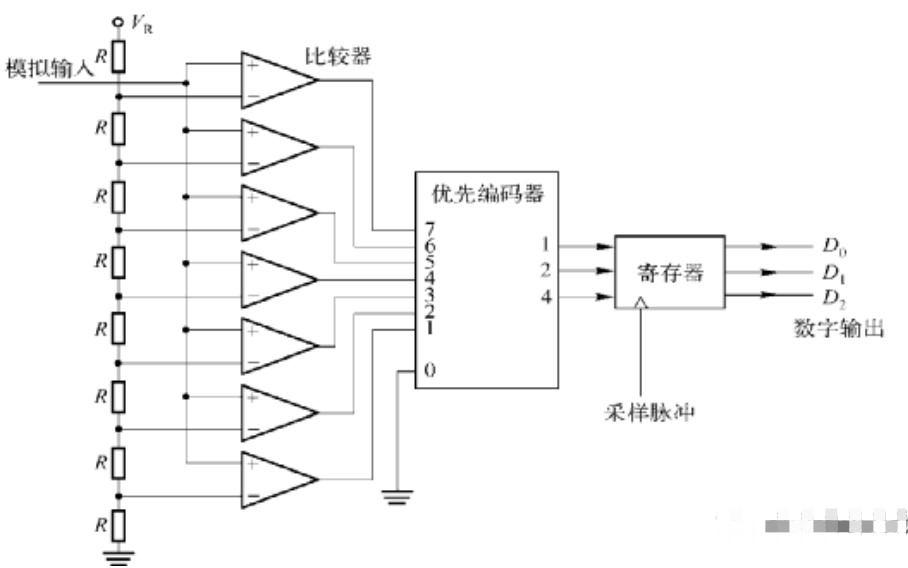

图3-1 并行模数转换器 （学习通电路）

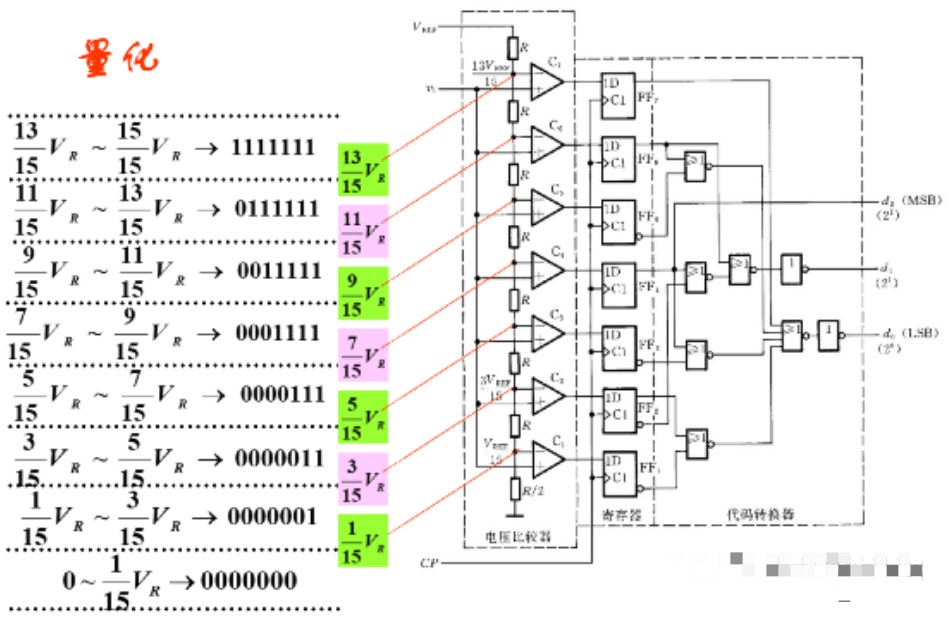

图3-2 并行模数转换器 （清华教材）可以参考
选一个在MULTISSIM连接仿真电路,填表3

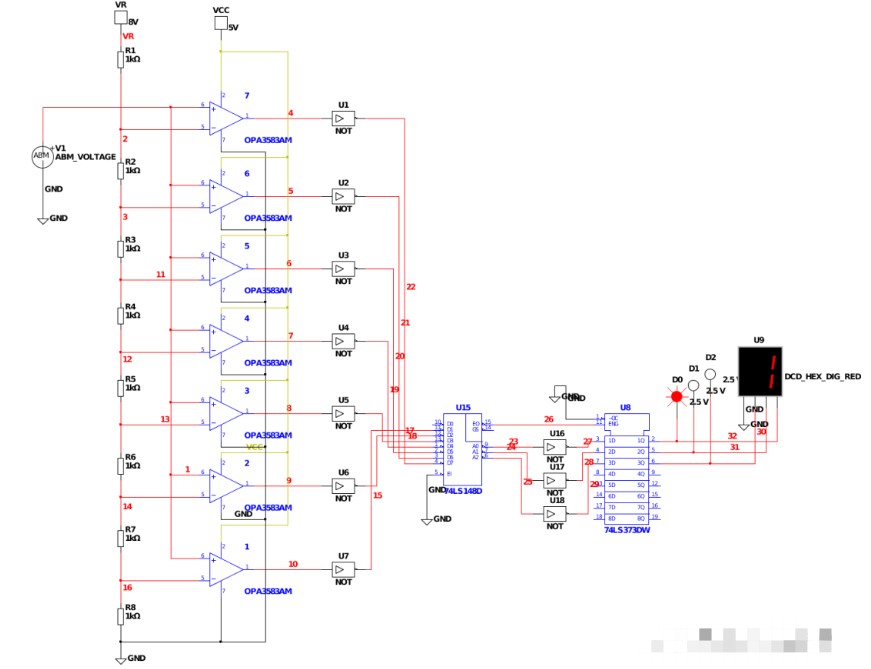

图3-3仿真电路 表3 并行AD转换器表格 输入模拟量UI/VVR=8V输出数字量可取UI VD2D1D0UI＜1VR/80.5 V0001VR/8＜UI＜2VR/81.5 V0012VR/8＜UI＜3VR/82.5V0103VR/8＜UI＜4VR/83.5V0114VR/8＜UI＜5VR/84.5V1005VR/8＜UI＜6VR/85.5V1016VR/8＜UI＜7VR/86.5V1107VR/8＜UI＜VR7.51114、集成模数转换器实验 集成模数转换器仿真实验电路如图4所示。 当输出全为高电平时（8个发光二极管全亮），测量并记录输入的模拟电压值。 调节模拟输入电压分别为表中数据，记录ADC0809的输出数字量。

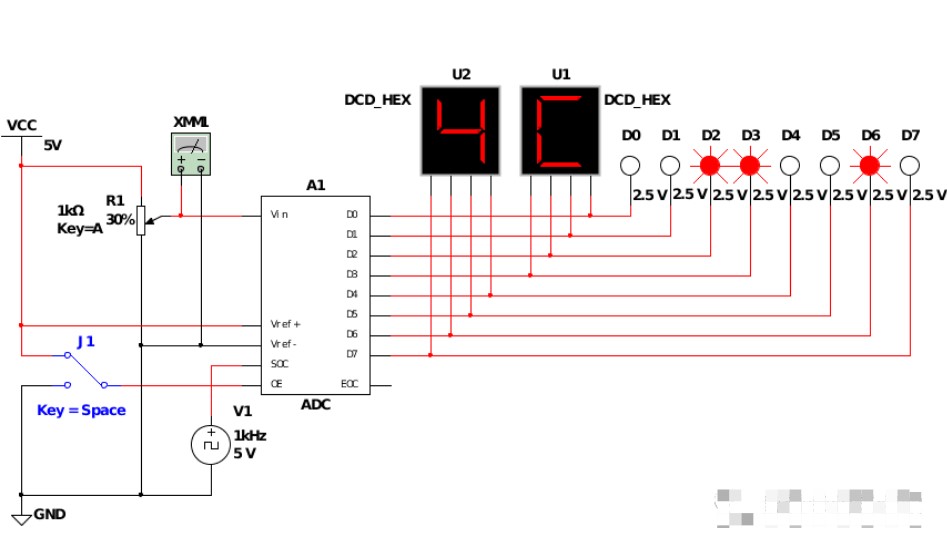

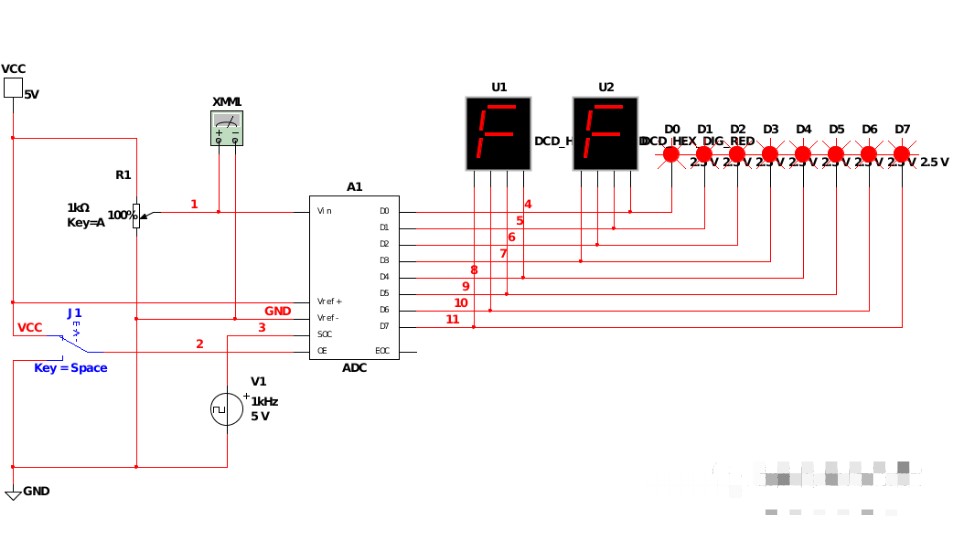

图4 集成模数转换器仿真电路 表4 集成ADC转换电路表格 输入模拟量UI/V输出数字量输出数码管数字D7D6D5D4D3D2D1D0 0V00000000 0.25V00001100 0.50V00011001 0.75V00100110 1.0V00110011 1.25V00111111 1.5V01001100 1.75V01011001  2.001100110 2.25V01110011 2.5V01111111 2.75V10001100 3.0V10011001 3.25V10100110 3.5V10110011 3.75V10111111 4.0V11001100 4.25V11011001 4.5V11100110 4.75V11110011 5.011111111
|
