模拟电路的基础概念

时间:2023-03-23 11:27来源:未知 作者:admin 点击:
        目 录 1.  半导体 器件 2. 放大 3. 单管放大 4. 多管放大电路 5. 差分放大电路 6. 功率放大电路 7. 电流 源 8. 集成运算放大电路(运放)     反馈     虚短     虚断



      目 录

1. 半导体器件

2. 放大

3. 单管放大

4. 多管放大电路

5. 差分放大电路

6. 功率放大电路

7. 电流

8. 集成运算放大电路(运放)

    反馈

    虚短

    虚断

    同相比例运算

    反相比例运算

    进阶知识

  引言

放心铁子们,本文会从最基础的讲起,适合刚接触电子的童鞋,就算躺在床上,花十几分钟看完本文你将无痛地对模拟电路有个全面的了解!

模电是一块硬骨头,对于很基础的概念我会细说,对于一些进阶的概念我会尽量用语言解释,所以我会尽量把模拟电路涉及的知识点都囊括到,旨在让各位先见识模拟电路的全貌,为以后的学习打基础!

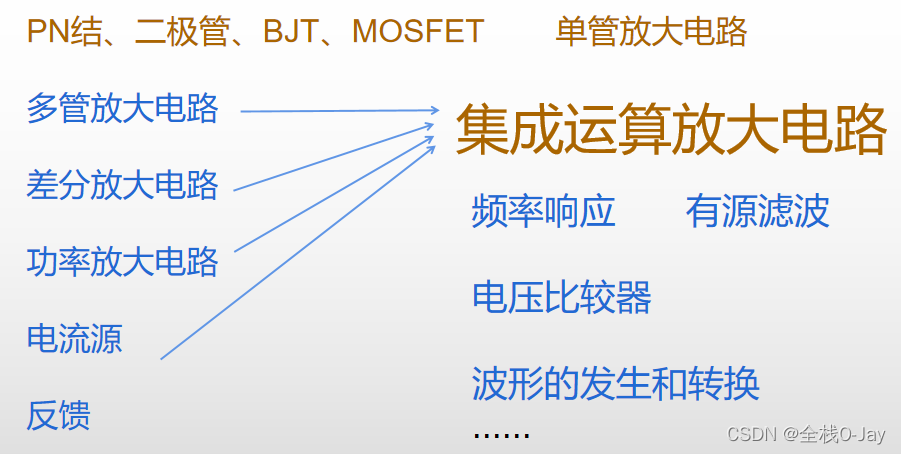

下图是模拟电路的知识框架,棕色的知识我会详细说说,大家可以马上掌握,蓝色的知识我会尽量用语言讲明白。希望对大家有帮助。

eebc5694-5075-11ed-a3b6-dac502259ad0.png   正文

为什么要学模电?我个人认为,模电,还有数电(数字电路),是电子学目前的两大基石,且数电是又模电发展而来,我强烈建议大学专业涉及到电的童鞋,都好好学一下这两门课,对数电感兴趣可以去康康我的另一篇文章哦一文极速理解数电。了解了模电数电,你才能够知道身边所有电器的基本原理,你才能有能力去领悟到这个电子世界的美妙。

OK,下面的内容环环相扣,事不宜迟,我们开搞!

1 半导体器件

模电的第一课肯定就是了解半导体器件。半导体就是既不是导体,也不是绝缘体,处于一个很尴尬的位置,但正是这样的交叉特性,赋予了它极大的灵活性,导致了时代的变革,如今所有电器都离不开半导体的功劳。硅和锗是现在常用的半导体材料,硅可以从沙子中提取,所以现在人类智慧结晶“芯片”,就来源于沙子。

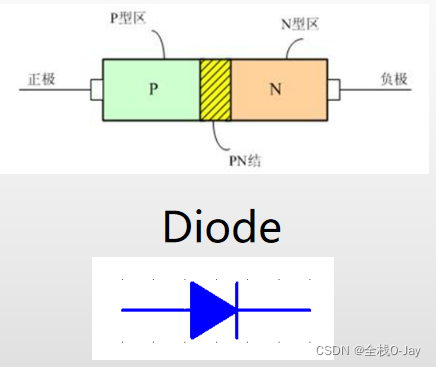

PN结:采用掺杂技术,给半导体掺多点电子,形成N型半导体;掺多点空穴,形成P型半导体。(这么说是为了便于理解,其实是掺入5价的磷元素形成N型半导体,掺入3价的硼元素形成P型半导体)(空穴是指电子走了之后留下的位置,其实是没有东西的,只是为了和带负电的电子相对于,我们人为地称呼这个位置为空穴,定义为带正电) 这俩双向奔赴,合在一起后,中间形成了一个区域,其名为PN结。理论上一个N型半导体和P型半导体就形成了二极管,正向导通,反向截止。

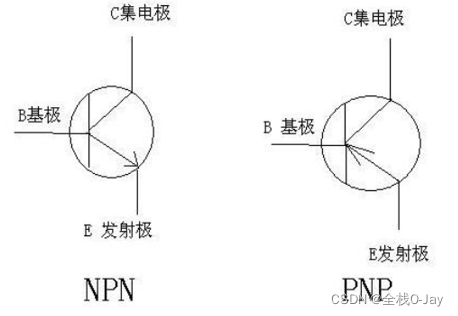

双极型晶体管BJT:也叫三极管,就是两个PN结,像三明治一样夹在一起,有NPN,也有PNP。

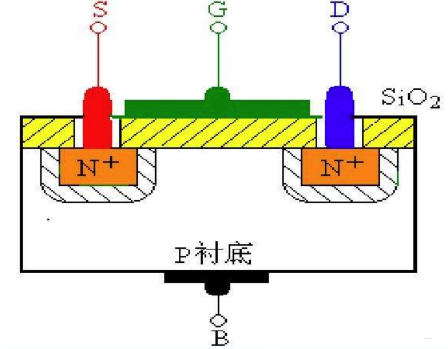

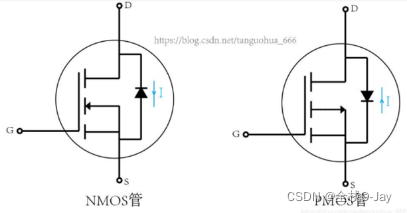

场效应晶体管MOSFET:也是两个PN结,不过跟BJT不一样,现在更多用的是MOSFET,因为它功耗低且易集成,芯片里面都是mosfet。



关于半导体器件这一个概念就可以出一本书了,三言两语我也很难讲明白,这里推荐两个非常棒的b站视频:BV12x41187RN,BV1Ly4y1178Q,看完这俩视频你就对PN结、BJT和MOSFET有很好的理解了。

2 放 大

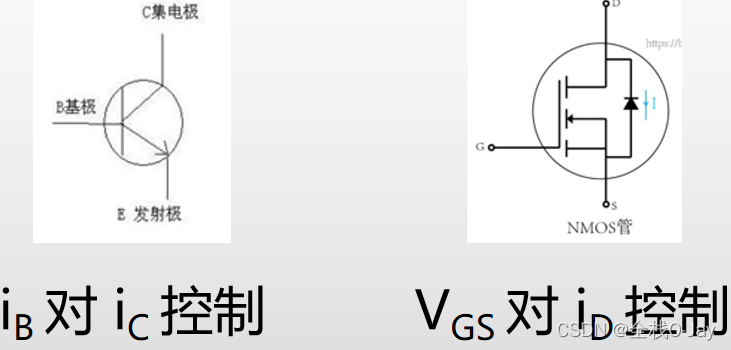

个人觉得放大是模电里面最重要的概念!模电之后基本全在讲放大。各位对于放大的理解是什么?

是不是觉得有这样一个器件,只有两个口,一个输入,一个输出,输入给个小信号,输出就会有大信号?这是不可能的,不然永动机早就做出来了。现实是你必须给它插上电!它才有能量去放大。

所以放大的本质,就是对电源能量的控制!也可以理解为能量的转换,它把电源的能量转换为输出。

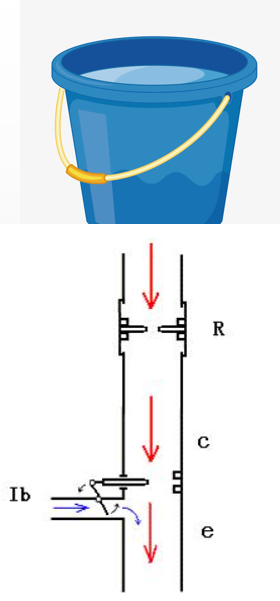

上面这个图形象地说明了这一点,电源的能量可以看成水桶里的水,在三极管的b极输入的小信号,可以看成对阀门的控制,即对水流大小的控制,在e极收到的所谓放大的信号实质上是被b极控制的电源的能量!

如果b极没有电流,即阀门关闭,则e极也不会有电流;b极的电流慢慢增大,阀门慢慢打开,e极收到的电流自然也慢慢增大,所以IB与IE之间成正比关系,我们俗称IE是放大的IB,但现在大家应该理解其中控制的味道了吧。


3 放单管放大

下面进入单管放大的内容,单管就是电路中只有一个BJT或MOSFET。

对于任何的放大电路,我们最关注的三个方面就是:输入电阻、输出电阻、增益

想要理解输入输出电阻,先介绍一个概念,叫带负载能力。现实生活中,两节都标着3v的电池A和B,分别给理想的1Ω电阻供电,那么电阻上的电压是多少?你们可能马上说,3V!答案是错的,现实中不可能得到3V,因为电池会有内阻,假设电池A的内阻是1Ω,电池B的内阻是2Ω,则电阻的电压分别为1.5V和1V,你看,两节都说3V的电池接上负载后效果不同,我们称 内阻小的电池A带负载能力强。

输入电阻 就是从输入端看进去的等效电阻,从我们上面举的电池例子,从输入端看进去,输入电阻就是1Ω的负载电阻,它越大,抢的电压就越多,所以输入电阻越大越好!

输出电阻 就是从输出端看进去的等效电阻,从我们上面举的电池例子,从输出端看进去,输出电阻就是电池的内阻,它越小,负载抢的电压就越多,所以输出电阻越小越好!

那么对于增益,就是放大倍数,大家是不是觉得越大越好?前面我们讲过,放大的本质是对电源能量的控制,我的电源只有5V,无论放大倍数多少,就算给你10000倍,撑死也是放大到5V,现实中4.8v都不错了,反而放大倍数太大,给一个很小的输入,一下就放大到饱和,这个电路就失去了意义,所以放大倍数合适最好!

那么是不是给一个单管,给它加上电源,它就能如我们所愿乖乖地放大?还不行!就如考试前我们要吃好睡好,调整好自己,我们还需要先把放大器件调教好,专业点叫设置好静态工作点!

因为一般的输入都是交流的小信号,而供电的电源是直流,所以一般对于放大电路的分析我们会先画出它的直流通路,做静态分析,分析静态工作点,保证交流的小信号无论正半周还是负半周都能完美地被放大(三极管中发射结正向偏置,集电结反向偏置);再画出它的交流通路,识别电路组态,做动态分析,这个电路基本就被你搞定啦。

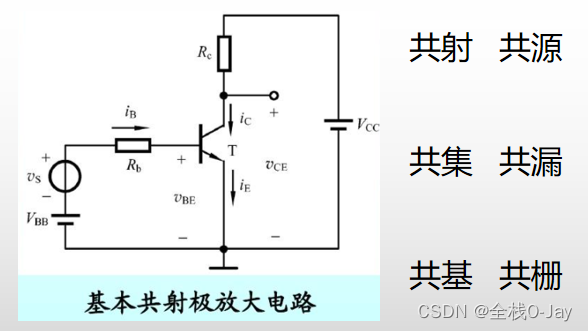

看看下面这个最经典的单管放大电路,共射是指三极管的射极接了地,在交流通路中它也接地。


VCC和VBB用于供电,VS就是用于控制的小信号,它越大,输出越大。电阻Rb和Rc就是用于调节静态工作点的。

同理,三极管中还有 共集(共集电极)和 共基(共基极),各有特点;MOSFET有共源、共漏和共栅,跟三极管大同小异。

4 多管放大电路

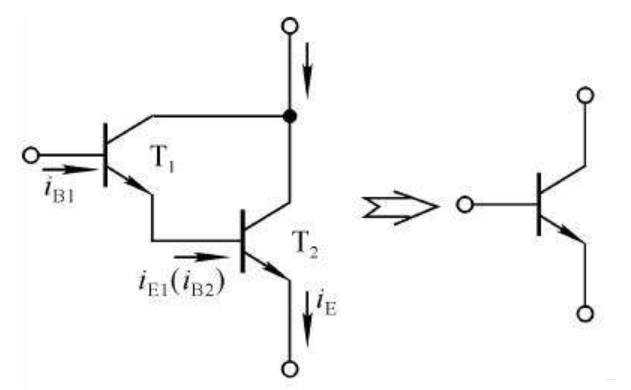

单管会了当然就要学多管啦,就是多个BJT或MOSFET接在一起。如下图:


多个管子接在一起会加大放大倍数,减小前级驱动电流,即当输入的信号很小很小时,可能就需要多个放大管接在一起增大放大倍数。一般放在多级电路的中间级放大增益。

拓展一下,三极管之间的连接叫耦合,像上面这样直接接在一起叫直接耦合,低频特性好,利于集成;若它们通过电容连接,就叫阻容耦合,利于分析;耦合方式还有很多种,各有特点。

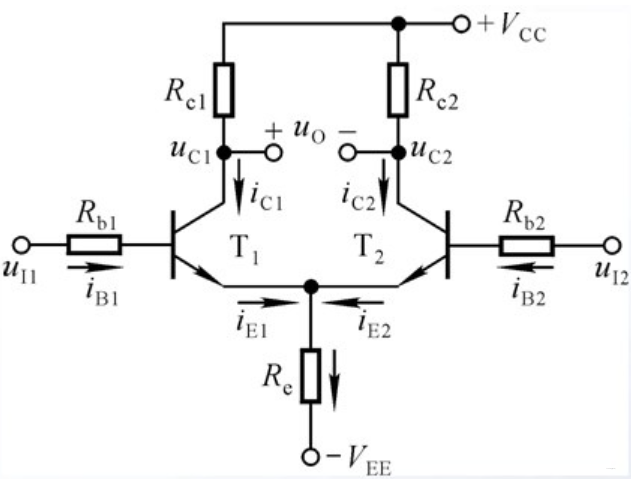

5 差分放大电路

最初使用放大电路时,人们发现有一个很讨厌的参数会引起输出波动,它就是温度。即使没有输入,由于温度的变化,有时输出也会偏离固定值上下波动,这就是零点漂移,这是我们不希望看到的,正当人们头疼之时,一位老哥提出了差分的思想,非常非常的美妙!就是引入两个输入,我们对于这两个输入作差!因为俩输入离得很近,所以温度对它们的影响是一样的,一作差,就被消掉了!这种信号叫共模信号。你可能马上会问,那我们原本有用的信号也被你作差消掉了耶,有什么意义?转变下思路,我们将有用的信号取反,在另一个输入口输入,这样作差不会消失,而且还翻倍了,妙哉!这种信号叫差模信号。

所以对于差分放大电路,它的核心思想就是 抑制共模,放大差模,一般放在多级电路的第一级当输入电路,可以很有效地消除干扰。


6 功率放大电路

顾名思义就是放大功率,对于比较大的负载,它能直接驱动,能有效地放大电流,供大负载正常工作。一般放在多级电路的 最后一级 当输出电路。

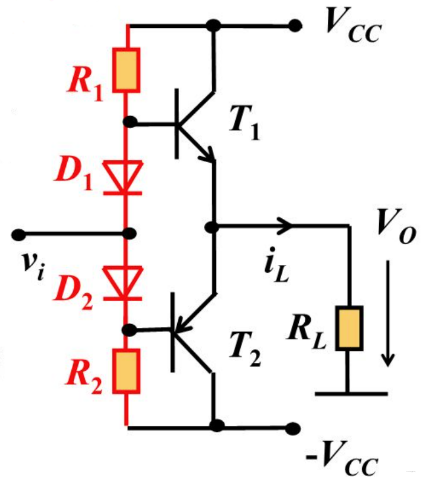

有甲类,乙类,甲乙类和丙类。先别头晕,有个印象就行,甲乙类功放是最重要的,它克服了交越失真,兼顾了失真和效率问题,大多优质的音响里用的就是甲乙类功放。下图为经典甲乙类功率放大电路(红色部分克服了乙类功放出现的交越失真问题)。


7 电 流 源

如果大家学过电路分析,对电流源应该不陌生。在电路分析里电流源是很重要的电源,但在模电里,电流源主要充当负载!对你没听错,用电流源当负载,这种负载叫有源负载,因为电流源能提供静态稳定的电流,所以整个电路的增益会大大提升,有比例电流源,镜像电流源等等。

下图中T1和T2管组成电流源。


8 集成运算放大电路(运放)

前方高能!!!

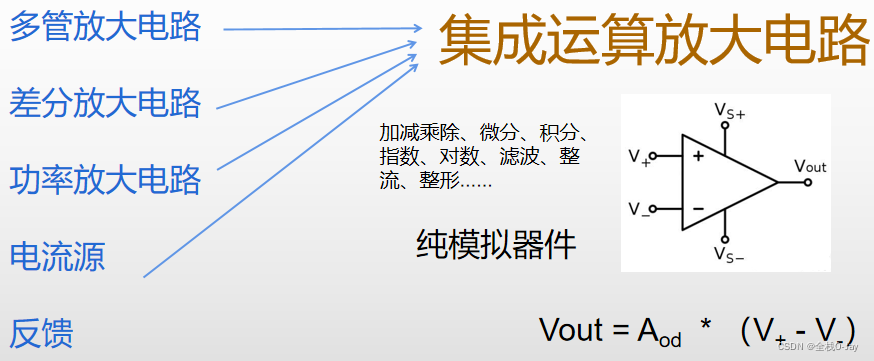

我们将能消除干扰的差分放大电路放在第一级,多管放大电路放在中间级提升增益,功率放大器放在最后驱动负载,再加上电流源充当有源负载,一个集成运算放大电路诞生!!!

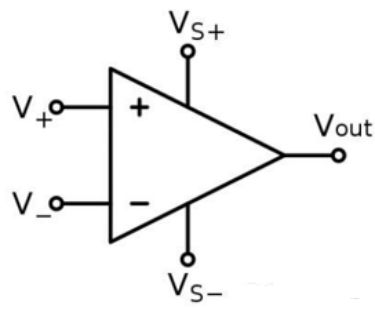

这么复杂的电路其实也不过如此,我们可以简单地将它画成:(V+是同相端,V-是反相端,这俩就是第一级差分放大器的输入嘛,Vs为电源,Vout为输出)


我个人认为运放就是模电的 主角 !它的功能非常非常强大,可以对输入实现加减乘除、微分、积分、指数、对数、滤波、整流、整形… 我觉得最牛的是它为纯模拟器件。一般来说对信号的处理时模拟信号进来,经过模数转换AD变为数字0和1,送给数字芯片处理,再经过数模转换DA把0和1变为模拟信号,送给输出。而运放是模拟进来,模拟处理,模拟出去,没有数字信号什么事,很原始,强大的一个电路。

这是它的公式!

Vout = Aod ∗ ( V+ - V− )

再看看它的参数,输入电阻为无穷大,输出电阻为0,增益为无穷大,所以它是完美选手。

慢着,它的增益这么大,我们不是说过增益太大会容易饱和吗?对的,所以我们还要加上一个重要概念:反馈!

反 馈

将信号的输出引一部分回输入,与原本的输入一起影响下一次的输出。

正反馈:这次考试很好,使我信心大增,下一次考得更好;

负反馈:这次考试很差,使我信心大减,下一次考得更差;

通过反馈(深度负反馈),我们就可以通过加电阻自由控制放大的增益!这时候运放才真正可以说完善了。


虚 短

看回它的公式,因为 Aod为无穷大,除过去左边,一个数除以无穷大为0,所以:

V+ - V- = 0

虚 断

因为运放输入电阻为无穷大,所以输入的电流近似为0!,即:

I+ = I- = 0

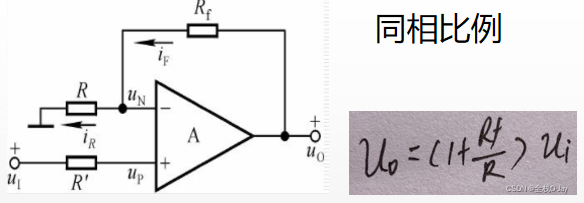

同相比例运算


利用虚断,把输入端断掉,再利用虚短,UN的电位就等于UI。那就好办了,对于R,有iR = UN / R,对于Rf,有iF = U0 − UN / Rf, 因为它俩电流一样,所以


变一下就是图中的公式!

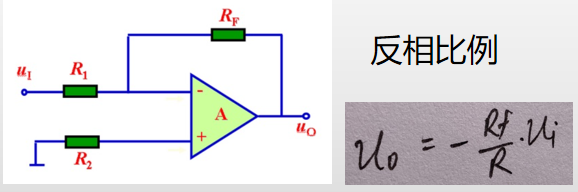

反相比例运算


与同相比例同理,用虚短虚断就可以求出图中的公式。

进阶知识

运放能组成很多的功能电路,加减乘除、微分、积分、指数、对数、滤波、整流、整形等等,这时就可以研究一下对于不同频率的输入,这些电路会有怎么样的响应。利用有源器件组成滤波器,叫有源滤波,效果会比无源的滤波器要好很多。

然后运放还能组成电压比较器。对于波形的发生和转换,比如方波变三角波,也可以研究一番。

这些知识比较硬,需要大家静下心好好看书领悟哦。

9 E N D

最后再看一下模电所有知识的知识框架,希望能帮助各位对模电形成大致的了解。
