同相运算放大器电压增益、输入/输出阻抗计算方

时间:2023-03-23 11:27来源:未知 作者:admin 点击:
同相 运算放大器 电压增益 运算放大器的放大主要取决于两个反馈电阻,如R1和R2,它们连接在分压器配置中。R1 电阻器 称为反馈电阻器 ( Rf ),提供给运算放大器反相引脚的分压器输出

同相运算放大器电压增益

运算放大器的放大主要取决于两个反馈电阻,如R1和R2,它们连接在分压器配置中。R1 电阻器称为反馈电阻器 (Rf),提供给运算放大器反相引脚的分压器输出等效于Vin,因为分压器的Vin和结点位于类似的接地节点上。因此,Vout取决于反馈网络。同相运算放大器通过两个规则工作,如电流规则和电压规则。电流规则指出没有电流流向运算放大器的输入,而电压规则指出运算放大器电压试图确保两个运算放大器输入之间的电压差异为零。

同相运算放大器电压增益、输入/输出阻抗计算方

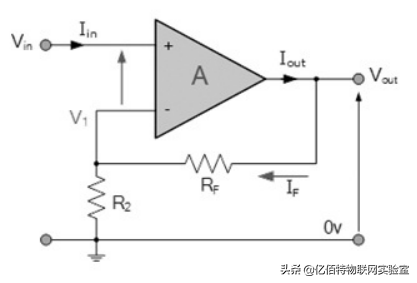

从上面的同相运算放大器电路中,一旦将电压规则应用于该电路,反相输入端的电压将与同相输入端相同。所以施加的电压将是Vin。所以通过R1电阻的电流可以表示为“ Vin/R1 ”。根据电流规则,两个输入都不会汲取电流,因此电流将流过R2。之后输出电压 (Vo) 可以是Vout = Vin + (Vin/R1)*R2。同相运算放大器增益公式为Av = Vout/Vin = 1+ (R2/R1)。增益值不应小于1。因此,同相运算放大器将生成与输入同相的放大信号。在上面的等式中 Av = 运算放大器的电压增益,“R2”是反馈电阻,“R1”是接地的电阻器。

输入阻抗

在同相运算放大器电路中,输入阻抗 (Zin) 可以使用以下公式计算。Zin = ( 1+ Aα β)*Zi在上式中,'Aα' 是开环电压增益,'Zi' 是不使用反馈的运算放大器的输入阻抗,'β' 是一个反馈因子。因此,同相放大器的反馈因子可以计算为β = R2/(R1+R2)β = 1/ ACL因此,对于同相运算放大器电路,输入阻抗 (Zin) 可以计算为Zin = ((1 + (Aα / ACL))*Z1

输出阻抗

在同相运算放大器中,输出阻抗可以测量为Zout = Zo/(1+ Aαβ)我们知道反馈因子β = 1/ACL,因此同相运算放大器的输出阻抗可以计算为ZOUT = Zo /(1 + (Aα /ACL))
