这里这次我们给大家介绍一个Analog design中的仿真利器，Ocean Script。

1. Introduction.

OCEAN 的全名是 Open Command Environment for Analysis (OCEAN)。它其实是一种SKILL语言，或者说是子集。它可以自动配置Cadence中的仿真环境。

一般的Analog Designer都会用到ADE(Analog Design Environment)来对我们的电路进行仿真。然而在面对PVT各种变化组合大规模的仿真时，ADE进行设置往往会比较麻烦。这时，我们就可以使用Ocean Script来进行仿真的设置和控制。随着Cadence逐年进化，现在的ADE-XL功能越来越强大，也可以支持单个文件PVT等参数大规模的仿真设置。但作者君还是认为，应用熟练的Ocean Script要比ADE-XL的设置有效率许多。更更重要的是，Ocean允许从命令行执行仿真并从头到尾进行控制。这是一种No GUI的逼格和情怀！

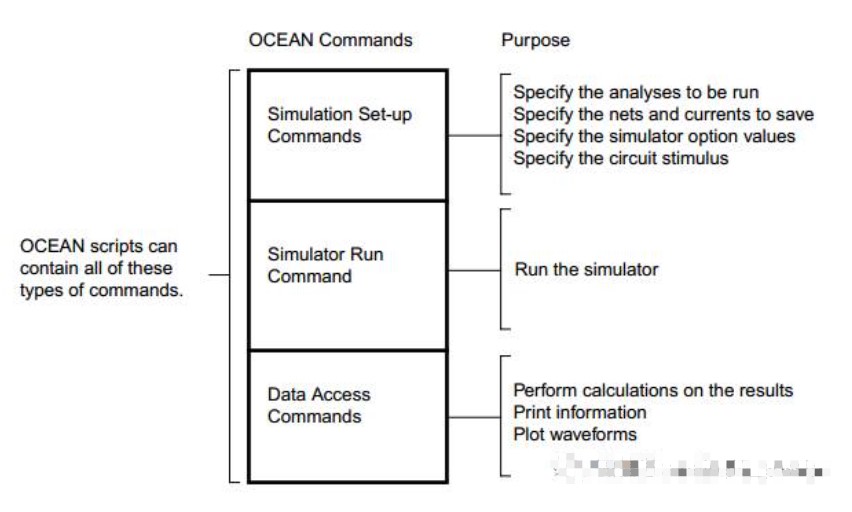

具体说来，Ocean的主要功能如下图所示：

简单来说，Ocean主要有这两大功能：

参数分析：包括PVT的变化，此外还有其他一些仿真参数变量，比如设置的时钟频率，管子尺寸等等。

处理仿真数据：利用Ocean，我们可以只保存感兴趣的data，并将其直接存储在某个或批量文件里，即节省了储存空间，也便于仿真后的查阅。

2. Generating an Ocean Script Using ADE.

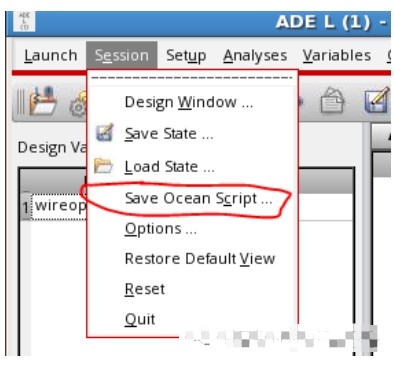

作为一种Script语言，当然你可以随便打开一个文本编辑器，然后从头开始编写。但我们一般并不这么做。作者君比较喜欢偷懒的方式，从ADE中导出Script。在ADE-L环境里，选择session-> Save Ocean Script；而在ADE-XL中，则是 File-> Save Script。保存下来的 .ocn文件，就是我们所要的Script啦。

3. Examples of some Ocean Scripts.

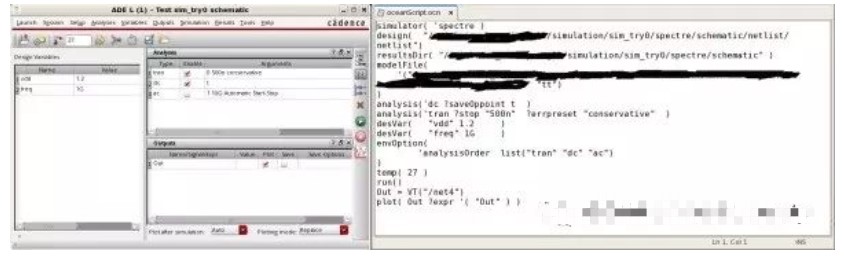

上图是一个简单的Ocean例子，请原谅我这拙劣的打码技巧。

我们可以看到，Ocean中的语句是和ADE GUI界面中的一一对应的。

1）simulator( 'spectre)是指该仿真所采用的仿真器。

2）design( “your design netlist”) 是该仿真的netlist地址。

3）resultsDir( “results Dir”) 显示了储存结果的路径。

4）modelFile( “your model files”) 表明采用的model。

5）analysis( 'dc ? … ) 是仿真类型，从左图可见这个design里，我们进行dc和tran的仿真。

6）desVar( “vdd” 1.2) 是仿真中所设的变量。

7）temp(27) 是温度参数。

8）run() 是和GUI界面中那个绿色的run按钮一样。

9）plot() 是显示结果，这里只是简单的画出波形。还有许多查阅结果的command，可以参考用户手册。

这些其实大家了解一下就行了，介绍一个最最常用也是最最关键的一个语句：foreach

比如我们想仿真不同的负载电容Cload，代码如下：

Cload = list( 2p 4p 6p 8p ) ;不同电容值
foreach( val Cload
desVar( "Cload" val )
a=resultsDir( sprintf( nil "./Cload=%g" val ) ) ;每个Cload保存成单独文件
printf( "%L", a )
run( )
)
foreach( val Cload
openResults( sprintf( nil "./Cload=%g" val ) ) ;open simulation results
selectResults( 'ac ) ; plot results.
plot( vdb( "vout" ) )
)

仿真中的每一个变量，如model，temp，vdd等等，都可以采用上面所展示的方法进行赋值和循环。这样，我们很容易就可以进行一系列庞大的仿真。

当然，这些PVT的仿真其实用ADE-XL也可以做到。但是，Ocean还可以进行不同文件的仿真，示例代码如下：

simulator('spectre)
design(...)
analysis('dc ...)
foreach(stimFile '("file1.scs" "file2.scs" "file3.scs") ;不同的仿真文件netlist
stimulusFile(stimFile)
run()
printf(...) ;显示结果
)

基本上我常用的Ocean Script仿真方式就这些了，采用各种层层的for循环语句嵌套，可以产生庞大的仿真文件。于是乎，上吧，少年，用庞大的simulation去占领整个server的内存和硬盘吧！！

4. Executing an Ocean Script.

运行Ocean一般有两种方式，一种是在CIW的command line里输入：


load “yourscript.ocn”

另外一种是在Linux的terminal里输入ocean后，会进入Ocean的shell，然后再输入：

load “yourscript.ocn”

就这样，我们这些庞大的jobs就开始运行了。怎么样，赶快去试试吧！
