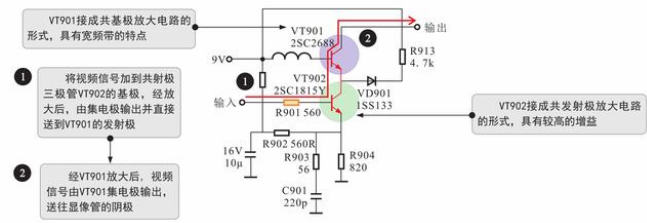

三极管宽频带视频放大电路 图7-39为三极管宽频带视频放大电路。

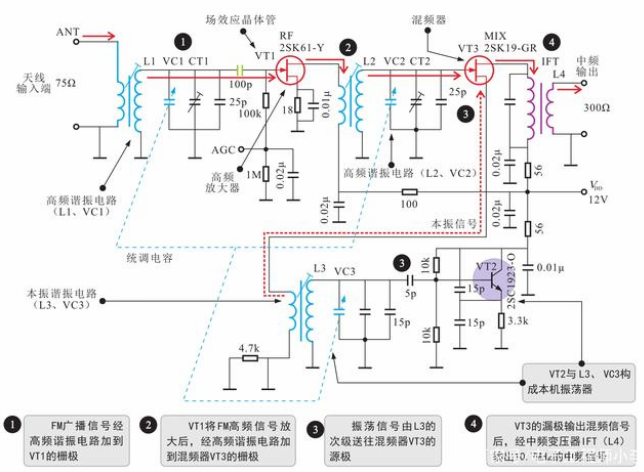

图7-39 三极管宽频带视频放大电路 FM收音机场效应晶体管高频放大电路 图7-40为FM收音机场效应晶体管高频放大电路。

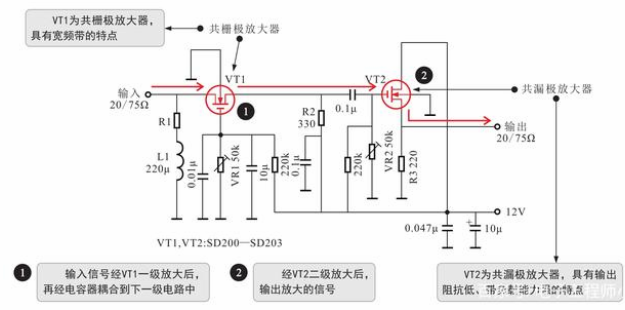

图7-40 绝缘栅型场效应晶体管宽频带放大电路 图7-41为绝缘栅型场效应晶体管宽频带放大电路。该电路是由共栅极和共漏极放大器(场效应晶体管)构成的，用于放大1～30MHz的高频信号。

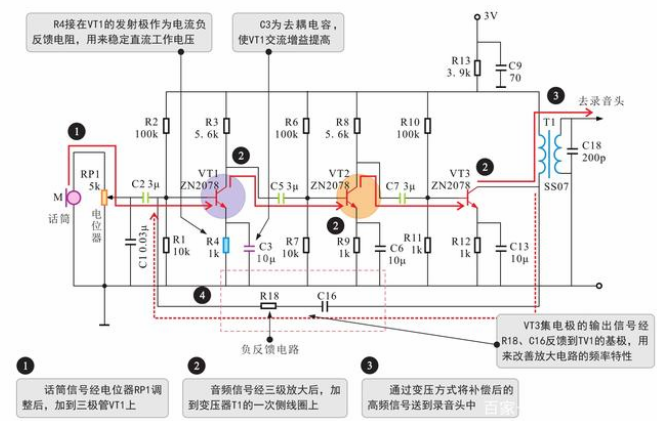

图7-41 小型录音机音频信号放大电路 图7-42为小型录音机音频信号放大电路。
图7-42 小型录音机音频信号放大电路 (责任编辑：admin) |
