低噪声高速差分放大器ADA4927的性能特点及应用范

时间:2023-02-17 11:26来源:未知 作者:admin 点击:
ADI 推出一款高速差分 放大器 -- AD A4927,为 工程师 提供了高性能、低噪声和低功耗的业界最佳组合,适合于驱动功耗敏感的 通信 和 仪器仪表 系统中的高增益 模数转换器 ( ADC )。

ADI推出一款高速差分放大器--ADA4927,为工程师提供了高性能、低噪声和低功耗的业界最佳组合,适合于驱动功耗敏感的通信仪器仪表系统中的高增益模数转换器ADC)。ADA4927差分放大器所消耗的电流比其它同类器件小一半,增益为10时的无杂散动态范围(SFDR)大于80 dB,比其它ADC驱动器高出6 dB。即使在这样的高增益下,ADA4927的电流反馈架构允许它在从直流到大于100 MHz的输入带宽范围内保持性能,而其它ADC驱动器的性能在频率超过70 MHz时会迅速下降。

低噪声高速差分放大器ADA4927的性能特点及应用范围

ADA4927可以使用单端-差分和差分-差分配置,并专为驱动目前的高性能14-bit和16-bit转换器而优化,如ADI公司的AD9460和AD9461双通道16-bit ADC和AD9246低功耗14-bit ADC。ADA4927特别适合无线通信应用,以及使用低中频(IF)和基带信号在高达100 MHz的频率下进行处理,并需要14-bit和16-bit精度的医疗设备和国防电子设备。双通道版本的ADA4927-2非常适合于驱动正交(I/Q)解调方案中使用的双通道ADC,它在100 MHz频率下可提供-80 dB的低串扰,同时保证增益和相位匹配。

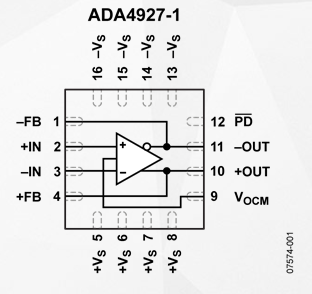

ADA4927的内部共模反馈环路允许用户独立调整输出共模电平,以与 ADC的输入共模电压相匹配,同时实现杰出的输出平衡和偶次谐波抑制。

ADA4927采用ADI公司专有的硅锗(SiGe)互补双极工艺制造,具有极低的失真度,输入电压噪声为2.3 nV/rt Hz,-3 dB带宽为1.4 GHz(G=+2),压摆率为5000 V/?S。采用3.3 V单电源供电时,ADA4939的功耗小于120 mW。在3.3 V和5 V电源电压下,ADA4939的工作温度范围均为 ?40℃~+105℃。
