如何看懂电路图(或者电路走向)是做电气维修工的最基础知识。

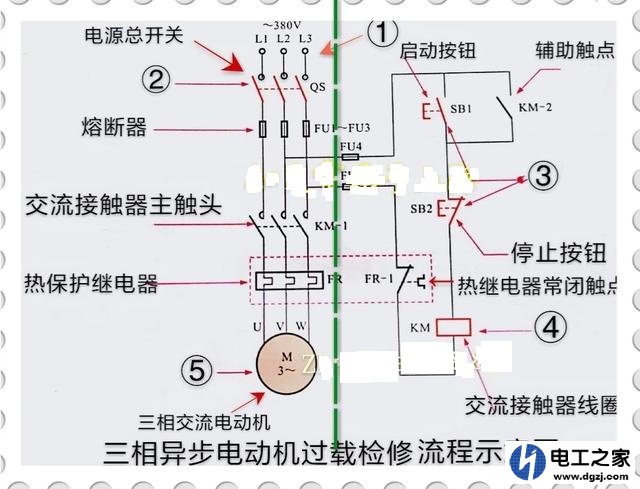

上画是一个简单电机控制电路图，图中蓝色虚线左边为主电路(即被控部分)，虚线右边为二次控制部分；它们之间互为一体；最后的目标就是一台三相异步电动机M；其电路图中的元器件仅仅只有那么多，这里就不细说。
图例说明①②③④⑤是检查的序号及功能与作用。
1、三相交流电(3×380V)通过三相断路器QS，经过FU1~FU3，至交流接触器KM1，再经过热保护继电器FR1，最后到达目的地，三相交流电动机。
而控制部分就是启动按钮、停止按钮、交流接触器线圈、热保护继电器的辅助触头。
把三相交流电路简单地看成一个箭头→电路走向的流程，其它甩在旁边比较好记忆。一旦出现故障后，按照它的走向顺藤摸瓜，就能够迅速解决问题；
这时候可以根据它的走向；即三相交流供电电源、断路器、熔断器、热继电器、交流电动机、控制线路出现故障时，可以通过故障现象，分析整个控制线路和元器件，缩小故障范围，锁定故障器件。
①→首先万用表检查三相交流电源3×380V供电电压是否正常，若不正常，则应该检查电源供电线路。
②检查电源总开关QS，看它的三相能是否上、下连接为正常的通路。检查三个熔断器FU1~FU3是否正常。
③检查启动和停止按钮是否正常，若有损坏的元器件，则应该更换。
④检查交流接触器的线圈及三对主触头1、3、5与对应的2、4、6是否正常，这里值得注意的是，交流接触器的主触头由于电动机的过载，使触头粘连的情况经常发生。还有就是交流接触器由于使用时间过长，使用环境湿度过大而造成触头严重氧化。它是恶性循环，使控制的电动机出现过电流或缺相运行，产生接触器粘连故障。此时它若有问题予以更换交流接触器。
⑤检查三相交流异步电动机的接线是否良好，电动机本身是否损坏，若有问题，则应该更换电动机。
当电动机控制线路或电动机出现问题时，都会引起电动机无法工作。检查之前，首先要做好控制线路和元器件的故障分析，真正做到自己心中有数，为检修调试打下基础铺垫。
上面仅仅只是举一反三，无论电路走向多么复杂，自己都可以灵活掌握。
