整流后还需要滤波、稳压才可以得到12V直流电压
4个1N4007的整流二极管可以组成桥式整流电路，可以把交流电转化为脉动直流电，其它波动是非常大的，不可以直接给电子产品供电，还需要经过滤波和稳压才可以得到12V直流电压。
交流电经过4个1N4007二极管组成的桥式整流后有什么变化？
变压器可以把220V交流电变为12V交流电；12V交流电经过桥式整流电路后负半波反向为正半波，得到了全是正半波的脉动直流电，波形并没有变化。
电容滤波把脉动直流电变为平稳
电容有着充电和放电的特性，电压升高时，电容充电，把电拉低；电压降低时，电容通过放电，可以把电压拉高。增加滤波电容后，脉动的直流电会变为平稳的直流电。交流12V指的是有效值，经过桥式整流和滤波后得到的直流电压为交流电有效值的1.414倍，所以，经过桥式整流和滤波后得到大约17V的直流电压。由于我们平常用的220V交流电也会有大约10%的波动，所以经过变压器得到的12V 交流电和整流滤波后得到的17V直流电都有较大波动的。
L7812三端稳压芯片稳压

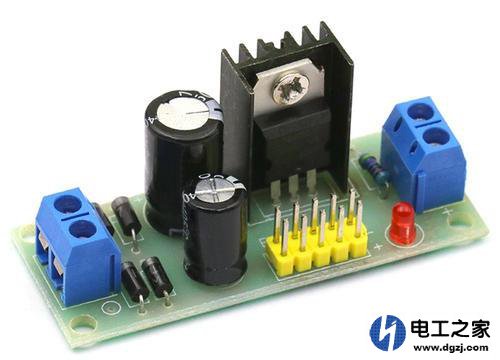

使L7812三端稳压芯片设计稳压电路，可以把波动较大的17V直流电变为稳定的12V直流电。
如果输出电流较大的话，L7812发热会比较厉害，需要给L7812三端稳压芯片安装散热片。
