插排的指示电路就是用的发光二极管；那么还有用几个、十几个甚至几十个发光二极管LED串联起来接在交流220V电力上的，这种接法一般是做节能灯使用。下面和朋友们聊聊这方面的问题。
单只发光二极管LED接在220V电路上

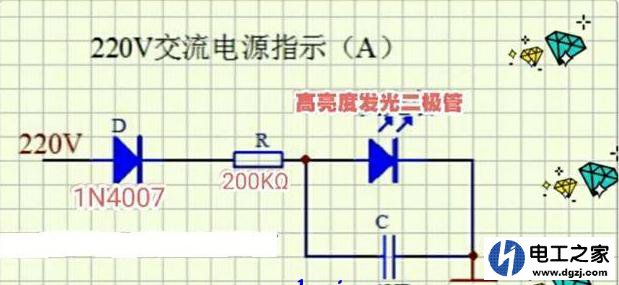

单只发光二极管LED接在220V电路上首先要考虑通过它的电流的控制，因为我们知道一般发光二极管的允许通过的电流大约在1毫安-20毫安之间。当电流在 1mA～5mA 之间变化时，随着通过发光二极管(LED)的电流越来越大，我们的肉眼会感觉到这个LED灯越来越亮，当电流从 5mA～20mA 之间变化时，我们看到的发光二极管LED的亮度基本上没有什么太大变化了。当电流超过20mA 时，LED 就会有烧坏的危险了，电流越大，烧坏的也就越快。所以我们在使用过程中应该特别注意它在电流参数上的设计要求。有时候为了消除LED灯的闪烁感，我们会在灯的两端并联一个电容然后在串联一个IN4007二极管，这样效果会更好，如下面的图所示的那样。

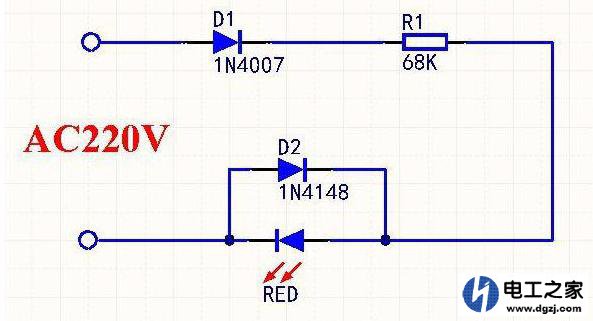

我们知道发光二极管LED是二极管中的一种，因此和普通二极管基本是相同的都具有单向导电性，二极管有正极和负极之分，有时也称之为阳极和阴极，这样方便在电路上观察，方向必须接对了才会有电流通过让LED 小灯发光。使用时一般都会在LED发光二极管上接上一个电阻，如下图所示的那样。

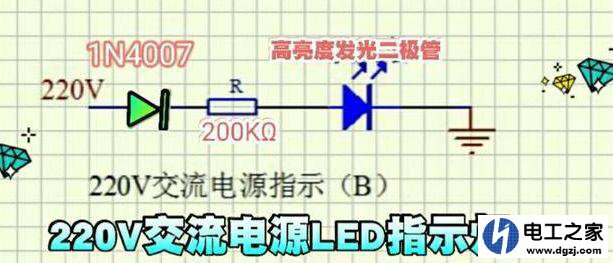

题目讲到 了我们要接入的 VCC 电压是交流220V，发光二极管自身压降大概可认为是 2V，那么大部分的压降要由串在起电路上的 电阻俩承受。那么它承担的电压应该是多少呢？我们根据LED的电流范围是1~20mA 的话，就可以根据伏安特性，把这个电阻的上限和下限值求出来。(VCC - 2)/I= R当电流是 1mA 的时候，电阻值是 300K；当电流是 20mA 的时候，电阻值是 150K 欧，也就是 电阻的取值范围是 150K~300K 欧姆。这个电阻值大小的变化，直接可以限制整条通路的电流的大小，因此这个电阻我们通常称之为“限流电阻”，如下图我们就选用了200K的电阻。

多只发光二极管LED接在220V电路上

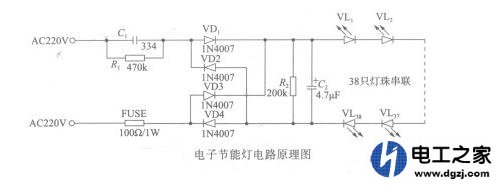

现在家庭都用到了节能灯，利用高亮度LED制作的节能灯不但节能效果非常显著而且其亮度也非常高，受到我们老百姓的喜欢。下图就是一个用38个高亮度LED制作的节能灯，这38个LED通过电阻的限流、整流、滤波直接是接在交流220V的电压上的。

这也是多个LED接在交流220V电路上常用的一种方法。
