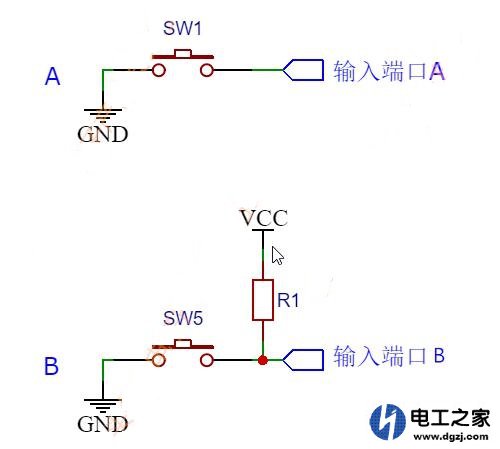

原理图A没有接上拉电阻，原理图B接了上拉电阻
原理图A当轻触开关SW1按下时，输入端口A的是低电平，但当轻触开关SW1没有按下时，输入端口A是什么电平呢？不知道啊！在数字电路的世界只有0和1，我们不能让未知的状态出现，否则很容易出问题
原理图B当轻触开关SW5按下时，输入端口B的是低电平，但当轻触开关SW5没有按下时上拉电阻R1决定了输入端口B是高电平，不会存在未知的状态
明显原理图B优于原理图A
何为下拉电阻，下拉电阻怎么接法？
同样以一个轻触开关检测的电路为例解说一下

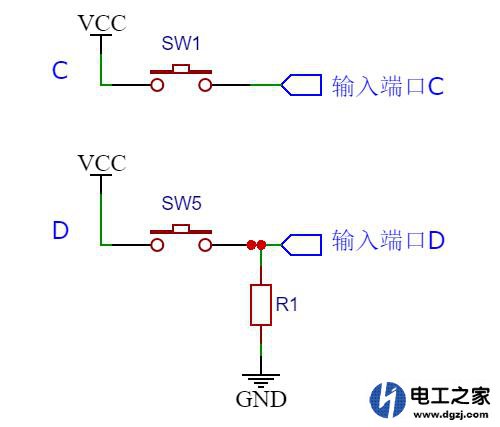

原理图C没有接下拉电阻，原理图D接了下拉电阻
原理图C当轻触开关SW1按下时，输入端口C的是高电平，但当轻触开关SW1没有按下时，输入端口C是什么电平呢呢？不知道啊！在数字电路的世界只有0和1，我们不能让未知的状态出现，否则很容易出问题
原理图D当轻触开关SW5按下时，输入端口D的是高电平，但当轻触开关SW5没有按下时下拉电阻R1决定了输入端口D是低电平，不会存在未知的状态
明显原理图D优于原理图C
哪些场合需要接上拉或者下拉电阻呢？
开关检测电路中接上拉或者下拉电阻，防止输入检测端口出现浮空的未知状态。
继电器驱动电路中，下拉电阻R10可以防止三极管意外的导通（如果使用PNP三极管驱动继电器就会拉上拉电阻） (责任编辑：admin)
