金属膜电阻可以代替碳膜电阻吗

时间:2020-03-17 20:18来源:未知 作者:admin 点击:
充电器上和其它电路中的碳膜电阻器完全可以用金属膜电阻器代替,放心大胆替换,没问题! 只是金属膜电阻器比碳膜电阻器略贵。这对于大批量生产充电器的厂家,因为用量大,需要


充电器上和其它电路中的碳膜电阻器完全可以用金属膜电阻器代替,放心大胆替换,没问题!
只是金属膜电阻器比碳膜电阻器略贵。这对于大批量生产充电器的厂家,因为用量大,需要成本核算,所以不用金属膜电阻器,而选用碳膜电阻器。如果用于维修,用量有限,最贵的也没有几个钱,所以可以不考虑成本。
有网友回答说,金属膜电阻器比碳膜电阻器精度高,这是个错误概念。它们的电阻值与精度,都按照国际电工学会规定的E24(±5%误差)、E12(±10%误差)序列生产,相同序列具有相同误差。详见本人2020年2月26日回答“100欧姆、1k欧姆、……”问题的文章,内容较多,不再赘述。而且电阻器的电阻值精度高低,不影响在电动车充电器电路中的使用;除非在另外的测量回路中、模拟放大器放大倍数精确的电路中才使用较高或者更高精度的电阻器。一般电路不要片面追求电阻值的高精度(低误差),否则只会增加成本。体积较小的电阻器,也就是额定功率不太高的电阻器,因为体表面积小,不便标志电阻值的大小,一般用不同颜色的色环对应不同的数字和数字后面0的个数。
同样额定功率(即电阻器允许的功率,而不是它在电路中实际消耗的功率)的金属膜电阻器体积比碳膜电阻器小很多。只要替换的电阻器电阻值相同,额定功率不小于原电阻器,就可以放心换了。同种电阻器额定功率大的,体积也大。
那位网友还说,碳膜电阻器比金属膜电阻器耐(过电流过电压)冲击,实际上是他搞错了;耐瞬间(过电流、过电压)冲击的是有机合成碳质实芯电阻器,又称为合成实芯电阻器、体积电阻器、炭黑电阻器。合成实芯电阻器是用炭黑、石墨、云母粉、石英粉、玻璃粉、钛白粉、粘合剂,混合压制而成的电阻器。碳膜电阻器是用有机化合物庚烷,在980℃左右的高温真空条件下,经化学气相沉积,附着在圆柱状陶瓷基体表面形成石墨导电薄膜,制成的电阻器。金属膜电阻器是在高真空条件下蒸发(有少数采用真空离子溅射),以镍铬为主要成分、根据电阻率高低的需要附以其它金属的合金粉末,淀积在陶瓷圆柱基体表面,形成导电合金薄膜而制成的电阻器。这些结构特征与制作工艺决定了,耐冲击的只有炭黑实芯电阻器,不包括碳膜电阻器和金属膜电阻器。不过,电动车充电器中的电阻器没有考虑耐冲击的必要。

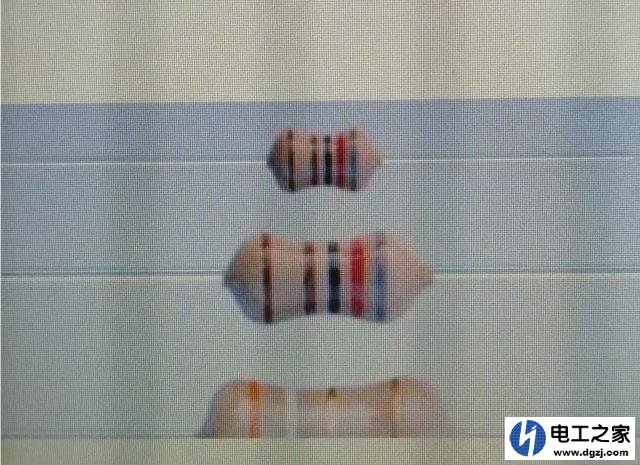

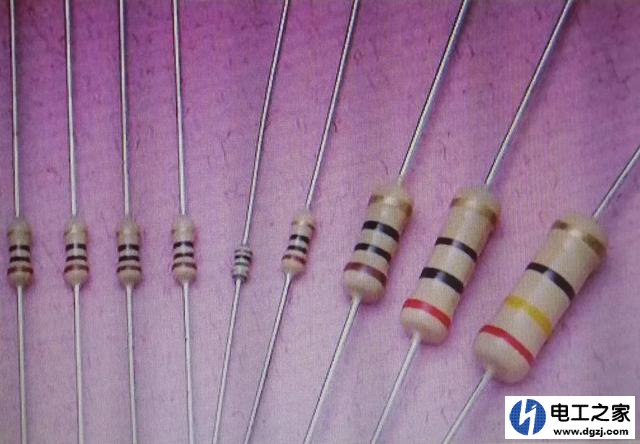

下面附图分别是碳膜电阻器、金属膜电阻器、炭黑实芯电阻器和电动车充电器照片。
金属膜电阻可以代替碳膜电阻吗
金属膜电阻可以代替碳膜电阻吗
