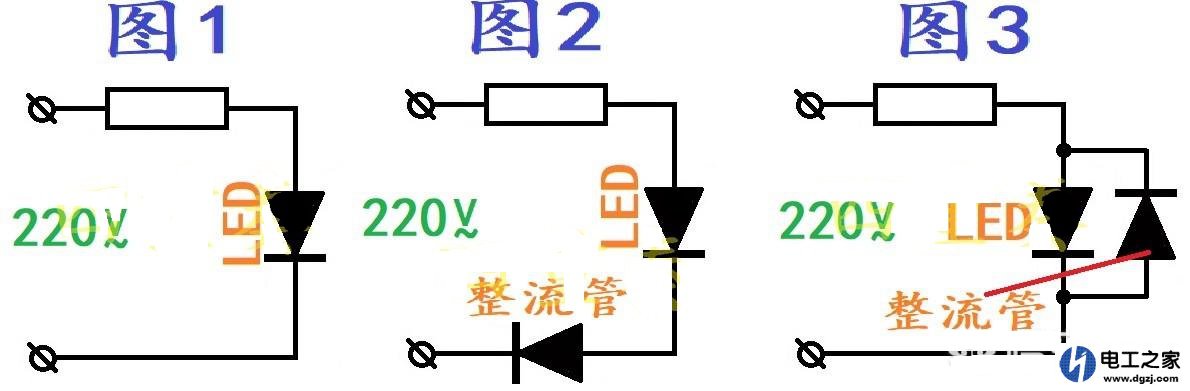

因为接220V交流电源的发光二极管，所串连电阻不应太小，一般情况下不小于220KΩ，否则LED灯珠很容易被击穿损坏。根据l＝U/R可以计萛出，此时的电流为1mA，这对于用作指示灯的LED灯珠来说已经很亮了。如果为了保险起见，电阻还可以再大一些，500KΩ以上时亮度也完全够用。而题主用的150KΩ确实有些小。  解决这一问题的最简单办法就是按图1所示加大限流电阻，把电流控制在1mA以内。如果想提高亮度，那就要在减小限流电阻的同时对交流电负半周进行“堵”或“疏”。所谓堵就是依照图2，在线路里串联一个耐压大于300ⅴ的整流二极管，不让负半周通过。而“疏”则是在LED灯珠上反向并联一个二极管把负半周短路掉，如图3。这样做就可进一步减小限流电阻，把电流提高到10mA左右。 150K阻值过大，导致供给发光二极管的电压和电流均明显不足，造成发光二极管无法正常发光。 正确的计算公式为：R＝Uin—Uout/A，式中R为电阻，Uin为输入电压，Uout为输出电压（发光二极管工作电压），A为发光二极管工作电流。 例如发光二极管工作电压为1.5V，工作电流为15mA，按下式计算：220V—1.5V/0.015＝14.566KΩ，即电阻R的阻值大约应为14.6KΩ。 电阻R的阻值要参照厂家给出的发光二极管电压和电流范围这二个参数来计算，不同颜色和用途的发光二极管电压和电流都不同。 所以，电阻R的阻值不能随便定，要以公式计算结果为准。  发光二极管发亮需要电流达不到，发光二极管一般需要15-20毫安，而你使用150K的电阻，换算下来的电流是1.4毫安，所以不亮。 如果是白光的话是不亮或闪烁几下就坏了，白光蓝光Led不能直接接交流，需要一个整流管，可以用1N4004-4007，最好接一个电容，无极性104、105即可，可以用一般低压电容，会坏不会炸。 现在很多发光管厂已不生产普亮Led，都是高亮超亮，需要工作在直流电下，这种材料主要是砷化镓。 (责任编辑：admin) |
