单片机与PLC之间的串行通信实现

时间:2024-01-20 16:59来源:未知 作者:admin 点击:
1、引言 随着 微处理器 、计算机和数字通信技术的飞速发展,计算机控制已经扩展到了几乎所有的 工业 领域。其中, PLC 和 单片机 在小规模 控制系统 中获得了广泛的应用。 在塑料挤

1、引言

随着微处理器、计算机和数字通信技术的飞速发展,计算机控制已经扩展到了几乎所有的工业领域。其中,PLC单片机在小规模控制系统中获得了广泛的应用。
在塑料挤出机温度自动控制中,选用S7-200系列PLC作为主控器件,PIC16F877单片机作为温度数据采集和模数转换芯片,单片机通过通信端口将数据传输给PLC,由于采用了RS-485接口标准,传输距离可达1000m。PLC经过PID运算后控制加热圈以保持温度恒定。下面结合实例就PLC和单片机的通信实现做一下介绍。

2、硬件构成

2.1、PIC16F877单片机

Microchip公司的PIC16F877单片机采用哈佛总线结构和精简指令集技术,具有功耗低、运行速度高、驱动能力强和外接电路简洁的特点。PIC16F877单片机内部集成了串行通信模块即通用同步/异步收发器USART模块,主要应用目标是系统之间的远距离串行通信。USART模块所需的两条引脚是RC6和RC7,如图1所示,当发送允许位TXEN被置1,就可以把发送数据写入TXREG寄存器来完成发送。

2.2、S7-200系列PLC

S7-200系列PLC通信端口采用异步串行通信方式,通信端口标准采用平衡驱动、差分接受的RS485接口标准,可以组成半双工串行通信网络,构成分布式系统,系统中最多可以有32个站。S7-200支持多种串行通信协议,利用自由端口模式,可以通过语句表或梯形图编程,实现用户定义的通信协议,很方便地连接不同厂家的智能设备。在自由端口模式下,可以连续地发送或接收255个字节以内的数据,这在大块数据通信时是很方便的。

2.3、MAX485E芯片

MAX485E芯片是RS-485接口标准专用通信芯片,如图1所示,RO脚为数据输出脚,它接收RS-485的差模信号VAB,并转换为TTL电平由RO输出,RE脚为RO的使能端,低电平时选通RO,输出有效。DI脚为数据输入端,它将TTL电平的数据转换为差模信号VAB,并由A、B两脚输送出去,DE是DI使能端,高电平选通DI,输入有效。故A、B两脚既是RS-485信号输入端,同时也是该信号的输出端,关键是由使能端RE、DE的电平来决定。

2.4、硬件连接图

S7-200PLC采用RS-485接口标准,接收差模信号,而PIC16F877单片机的输出为TTL电平,所以二者在通信时必须先进行转换,本系统采用MAX485E芯片作为转换芯片,硬件连接如图1所示。由PIC16F877单片机的RC4选择数据的输入或输出。

单片机与PLC之间的串行通信实现

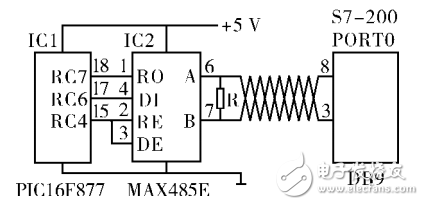

图1  硬件连接图

3、通信协议

本项目中由于PIC16F877单片机只是发送数据,PLC单纯接收数据,所以采用单工串行通信。PLC采用自由端口模式协议,协议由语句表编程实现;单片机使用USART模块的异步发送模式,协议用汇编语言编程实现。由PIC16F877单片机的发送缓冲结构可知,一次只能连续发送两个字节的数据,故PLC采用字符接收完成中断比较方便。接口标准采用与PLC侧一致的RS-485,接头采用9针D形连接器,传输线采用屏蔽双绞线,单片机侧的发送数据需经转换后再发送。
字符信息格式为:1位起始位,8位数据位,无校验位,1位停止位。
异步通信的字符信息格式如图2所示。

单片机与PLC之间的串行通信实现

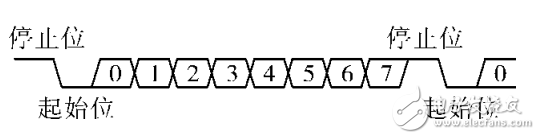

图2    字符信息格式
数据位的发送顺序为低位在前,高位在后。
