气动电磁阀工作原理及结构符号
电磁控制换向阀的气动电磁阀工作原理
在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。

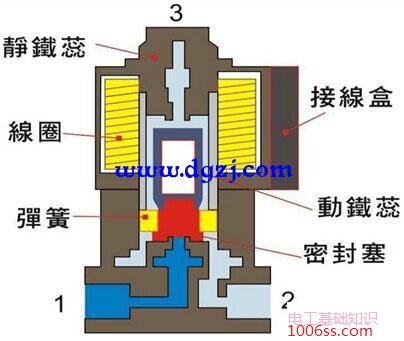

图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。

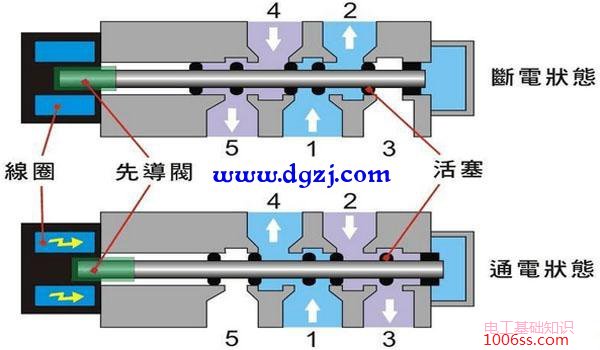

图4.2b表示5/2(五路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原
来的状态。
气动电磁阀原理结构符号：

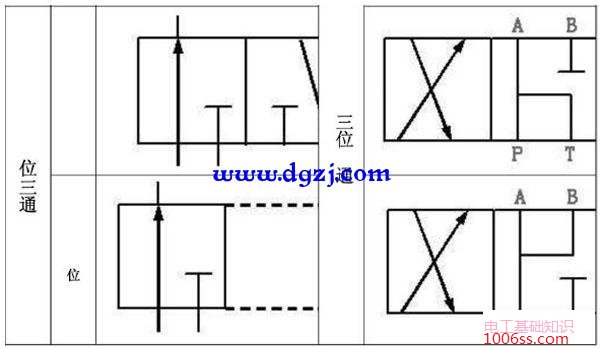

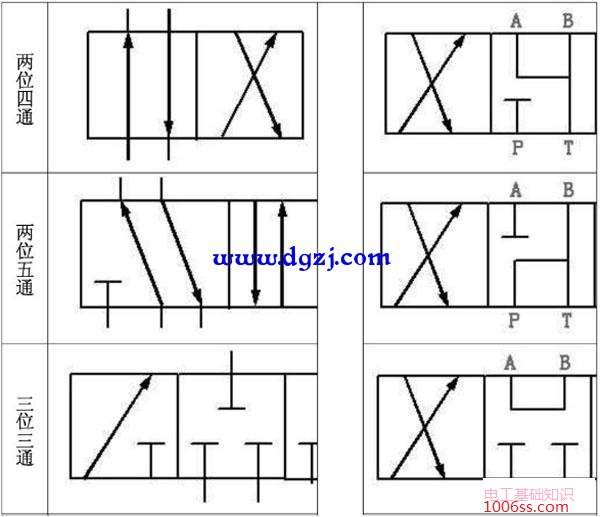

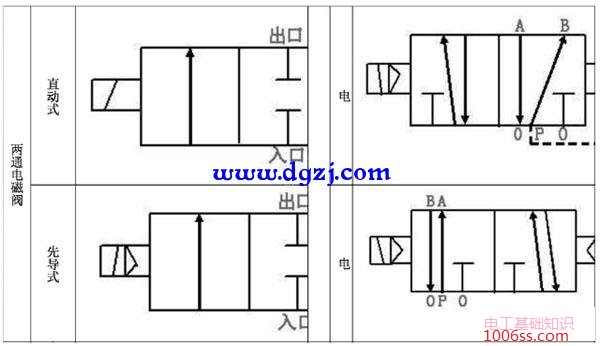

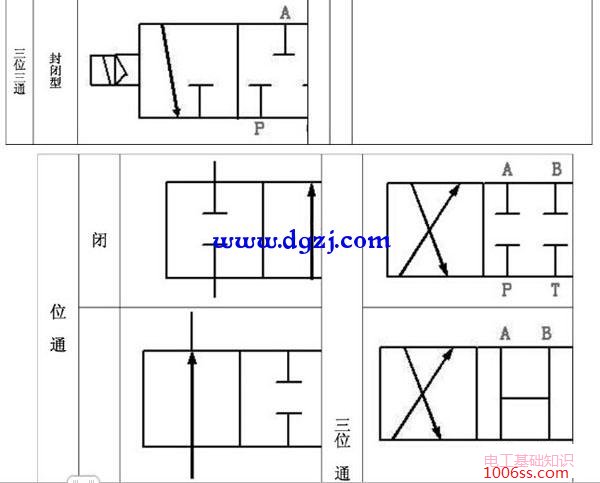

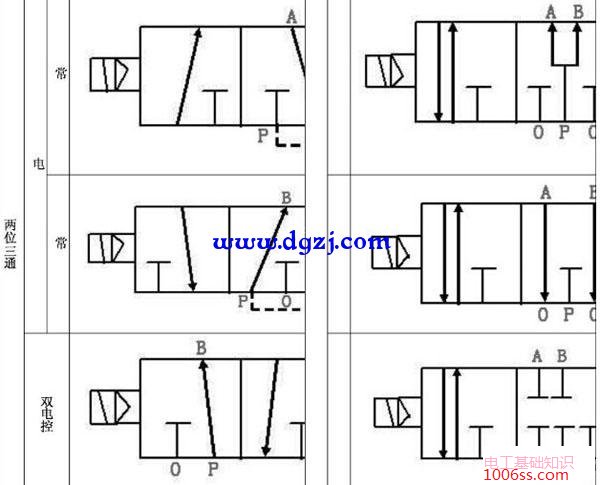

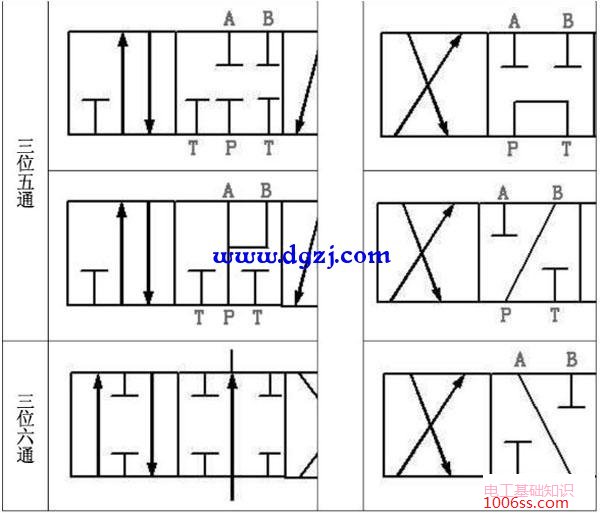

P表示压力的入口,A\B是出口,R\S排气口,T表示截止不通,箭头的表示介质的流向
箭头  具体的电磁阀中如果电磁阀通电,则电磁阀相应的走向是  ,如果不通电,电磁阀相应的走向是，即通电走电磁阀背离的那面，不通电走靠近的那面。
