主从rs触发器工作原理_主从rs触发器波形图_主从rs触发器的真值表
利用一个称为“时钟”的特殊定时控制信号去限制存储单元状态的改变时间,具有这种特点的存储单元电路称为触发器.
主从触发器
1. 主从RS触发器

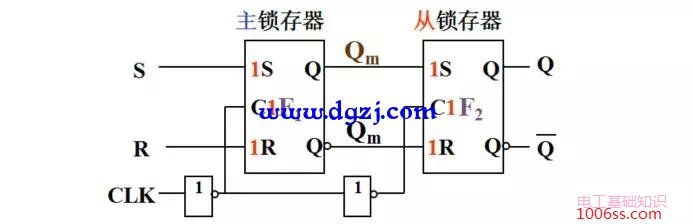

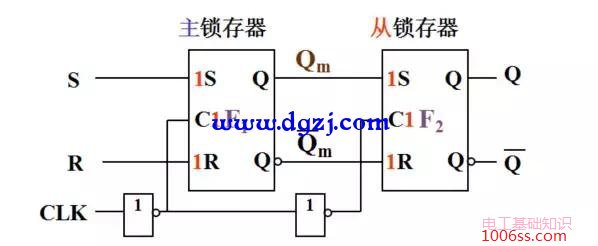

（1）主从 RS 触发器的电路结构

（2）主从RS触发器的工作原理

1）在CP=0时,主锁存器F1的控制门打开,处于工作状态,主锁存器按S、R的值改变中间状态Qm;从锁存器F2的控制门关闭,处于保持状态;
2) 在CP=1时,主锁存器F1的控制门关闭,进入保持状态;从锁存器F2的控制门打开,处于工作状态,电路根据Qm的状态改变输出状态;
主从RS触发器的电路特点：
1）CLK脉冲不论在低电平或高电平期间,电路的输出状态最多只改变一次;(常把控制信号有效期间,输出状态发生多次变化的现象称为空翻)
2) 将主从RS触发器用于时序电路中,不会因不稳定而产生振荡.

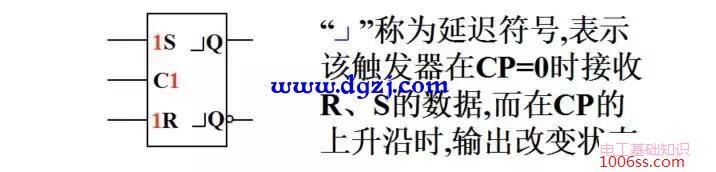

主从RS触发器的电路符号：

（3）主从RS触发器的逻辑功能描述

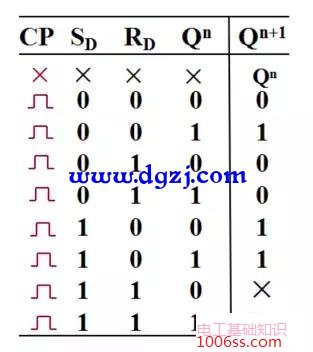

1）主从RS触发器的特性表
主从RS触发器的特性表和特性方程和RS锁存器基本相同,只是在列特性表时,要加上CP脉冲标志.

2）主从RS触发器的特性方程

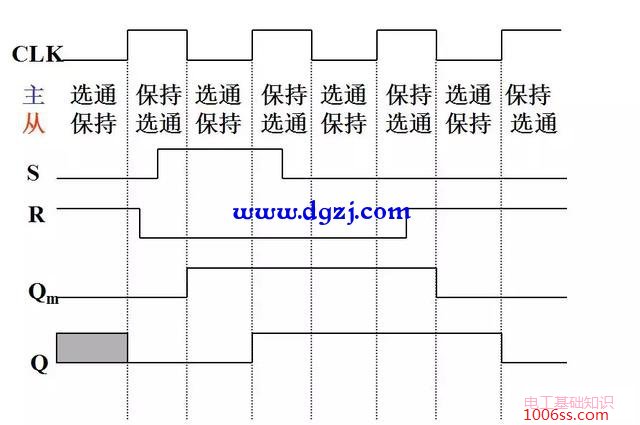

3） 主从RS 触发器的定时波形

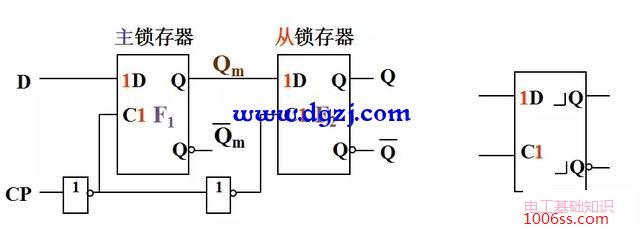

2. 主从D 触发器

工作原理:
(1) 当CP=0时,主锁存器被选通,Qm=D, 从锁存器保持原态;
(2) 当CP=1时,主锁存器保持原态, 从锁存器被选通,Q=Qm;
特性方程:Q^n+1=D

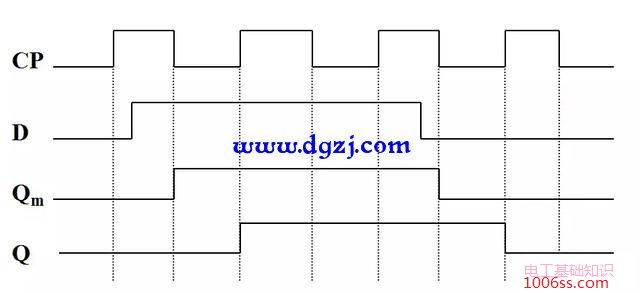

定时波形图

3. 主从JK 触发器
为去除主从RS触发器的约束条件:RS=0,设计出主从JK触发器.

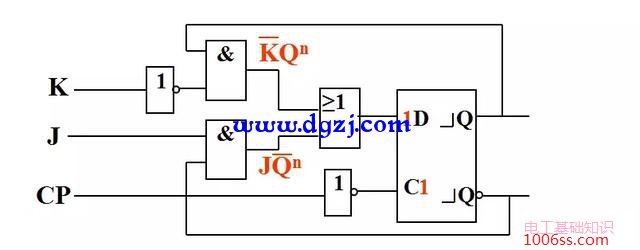

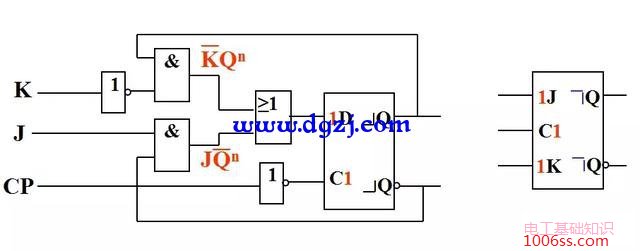

（1）主从JK触发器的一种结构和逻辑符号

（2）主从JK触发器的特点

1) 电路以D触发器为核心,故不存在约束条件;

3) 由电路可见,CP是经一个非门送入D触发器,所以这种结构的JK触发器为CP下降沿到达时改变状态.

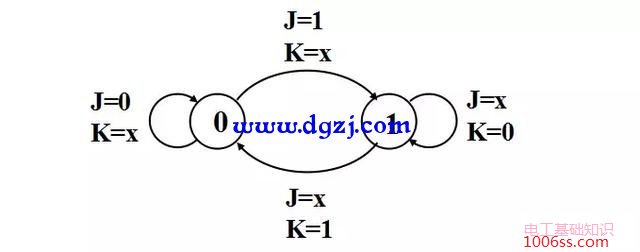

(4) 状态图

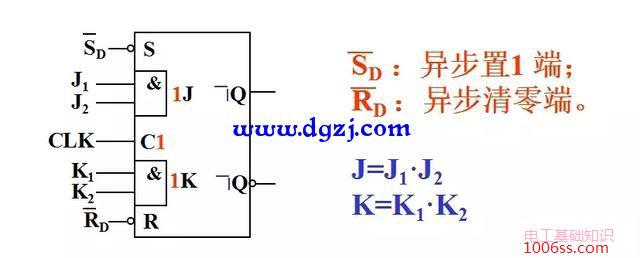

(5) 带异步清零、置1端并具有多驱动输入的JK触发器。

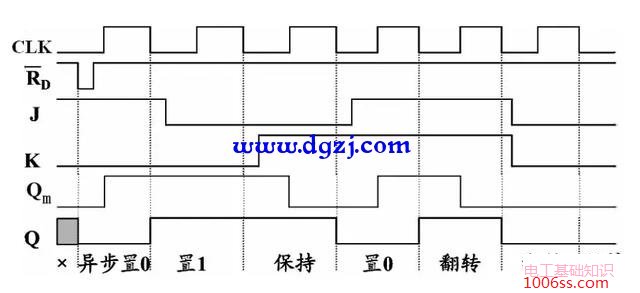

(6) 主从JK触发器定时波形

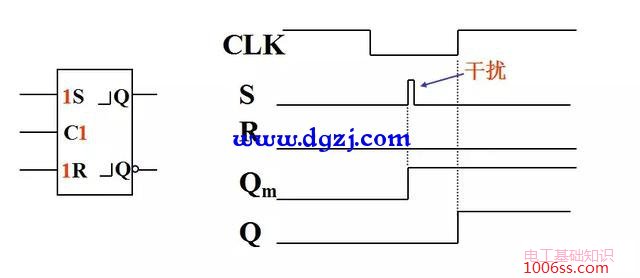

4. 主从触发器的缺陷
主从触发器抗干扰能力不强
上升沿翻转的主从RS触发器
